高突波電流和波動的環境溫度經常會導致關鍵電氣系統出現令人討厭的跳脫或災難性的保護故障。指定工程師必須平衡應對臨時瞬態（例如馬達啟動或變壓器通電）的需求與立即中斷真正故障電流的要求。在傳統熱斷路器不可預測地降額的環境中，這項挑戰更加複雜，導致系統容易過早關閉或持續熱損壞。
分析和指定正確的 液壓電磁斷路器跳脫曲線 可提供溫度穩定、高度可自訂的保護配置。透過了解流體阻尼磁中斷的機制，您可以精確地將斷路器響應時間與負載特性相匹配。本指南詳細介紹如何評估、選擇和實施特定負載特性所需的準確跳脫曲線，確保在不同的工作條件下可靠運作。
溫度無關： 與熱磁斷路器不同，液壓磁脫扣曲線在極端溫度變化下保持穩定，無需複雜的降額計算。
可自訂的時間延遲： 充滿液體的緩衝器的整合允許工程師指定精確的時間延遲曲線（快速、中度、長），以匹配特定的浪湧曲線，而無需增加斷路器的尺寸。
必須保持與必須跳閘邊界： 了解確切的容差（通常是 100%「必須保持」和 125% 或 135%「必須跳脫」閾值）對於精確的系統協調至關重要。
方向和振動靈敏度： 由於內部機構依賴彈簧、可移動鐵芯和物理流體位移、安裝方向和機械衝擊可以改變行程曲線。
應用特異性： 選擇正確的曲線需要精確映射負載的瞬態持續時間、連續電流消耗和電路的工作頻率（DC、50/60Hz 或 400Hz）。
目錄
為了準確保護電路，斷路器的反應必須完美反映負載的安全操作極限。了解曲線背後的機制是評估的第一步。斷路器的物理結構直接決定了其圖形性能，將磁力和流體動力學轉化為可靠的電氣保護。當您查看內部組件時，您會看到一個專為機械精度而不是熱反應而設計的系統。
該技術的核心依賴於串聯的電磁線圈。當負載電流通過該線圈時，它會產生與電流大小成比例的磁通量。在正常操作條件下，此磁力不足以驅動跳脫機構。系統保持穩定，允許持續的功率流向所連接的負載。
線圈內部有一個密封的非磁性管，稱為阻尼器，裡面充滿了特殊的矽油。彈簧加載的鐵芯位於該液體內。當發生過載時，磁通量將鐵芯拉向極片。通過矽油的位移有意減慢該芯的運動，從而產生反時延特性。矽油的黏度指數決定了阻尼行為和物理延遲時間。較稠的流體會產生更長的延遲，而較稀的流體則允許更快的運動。
過載期間的操作順序遵循以下特定的機械步驟：
電流超過額定閾值，線圈中的磁通量增加。
磁力克服了固定鐵芯的靜止彈簧張力。
芯開始在矽油中移動，速度由流體黏度和過載幅度決定。
一旦鐵芯到達極片，磁阻就會顯著下降。
磁力的突然增加會驅動電樞，從而解鎖斷路器接點。
如果發生大規模短路故障，磁力會變得非常強大，以至於會立即克服彈簧。這會產生足夠的磁通量來驅動電樞，而無需等待鐵芯穿過流體，完全繞過緩衝器。這定義了瞬時跳閘閾值，提供針對災難性故障的立即保護。

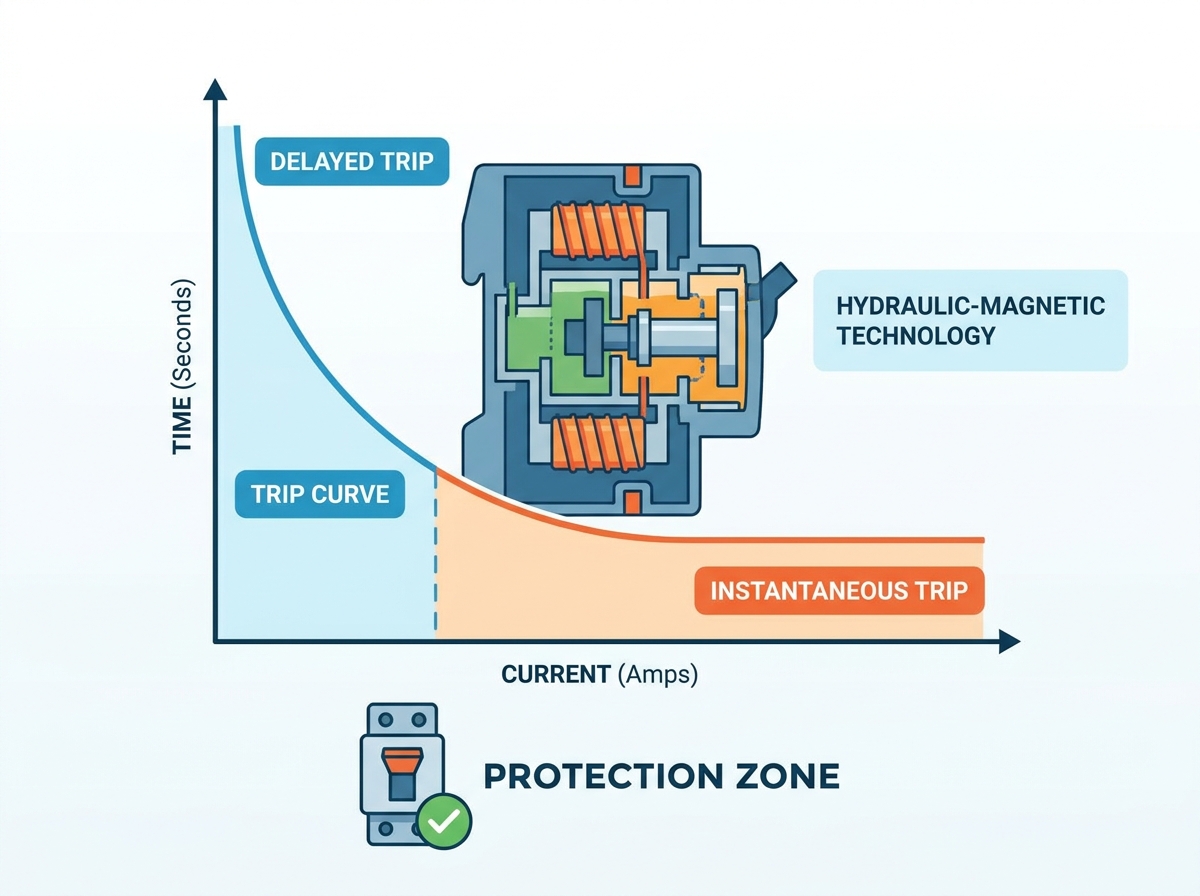

在分析跳脫曲線資料表時，工程師會查看映射時間與電流的對數圖。您必須了解如何閱讀這些圖表來為您的面板指定正確的組件。
X軸代表電流，以斷路器額定電流的百分比或倍數表示（例如，100%、125%、200%、1000%）。
Y 軸表示跳脫時間（以秒為單位），通常採用對數刻度，範圍從 0.001 秒到 1,000 秒。
由於機械製造涉及輕微的物理變化，斷路器不會在單一數學線上跳閘。相反，它們在公差範圍內運行。該帶是圖表上最小和最大跳脫時間曲線之間的區域。對於任何給定的過電流，正確指定的斷路器將在該陰影區域內的某處跳脫。您設計系統時必須假設斷路器可以在帶的最快邊緣跳閘或保持到最慢邊緣。
兩個邊界定義了此操作。 「必須保持」限制通常設定為額定電流的 100%，這意味著斷路器將無限期地承載其滿額定負載而不會跳閘。 「必須跳脫」限值通常設定為額定電流的 125% 或 135%，是確保斷路器在指定時間窗口內跳脫的閾值。在這兩個限制之間運行是灰色區域，根據確切的製造公差和次要環境因素，可能會或可能不會發生跳脫。
比較保護技術有助於證明液壓電磁斷路器的規格相對於替代方案的合理性。主要區別在於內部機制如何對環境熱和冷做出反應。當您為室外或無空調空間設計面板時，熱管理成為一個巨大的工程難題。
熱磁斷路器依賴雙金屬片，雙金屬片會因流過它們的電流產生的熱量而變形。由於它們依靠熱量來運行，因此非常容易受到環境溫度變化的影響。如果熱斷路器安裝在炎熱的環境中，環境熱會使雙金屬片預變形。這會導致跳閘曲線向左移動，這意味著斷路器將提前跳閘，通常遠低於其額定電流。即使負載正常運行，在炎熱的夏季，您也會出現令人厭煩的跳閘。
相反，在冰凍環境中，帶材需要更多電流產生的熱量才能變形，使曲線向右移動。在真正的過載期間，斷路器可能無法保護電路，因為環境寒冷會阻止雙金屬片在預期電流閾值下彎曲。
無論環境溫度如何，液壓電磁斷路器都能提供精確、穩定的跳脫點。由於它們依賴磁通量而不是熱膨脹，因此它們的載流能力保持恆定。代價是，與大量生產的熱力裝置相比，這些精密機構通常具有更高的初始組件成本。然而，操作可靠性通常可以抵消前期費用。
特徵 | 熱磁斷路器 | 液壓電磁斷路器 |
|---|---|---|
感測機制 | 雙金屬片（耐熱） | 電磁線圈（磁通量） |
溫度靈敏度 | 高（需要降額） | 無（-40°C 至 +85°C 穩定） |
高溫下的滋擾絆倒風險 | 高的 | 低的 |
延時定制 | 有限的 | 透過流體黏度進行高度客製化 |
這種溫度獨立性對於室外電信機櫃、船用機艙、太陽能逆變器和高密度工業控制面板至關重要。在這些應用中，溫度從白天到晚上、從季節到季節劇烈波動。液壓電磁斷路器可確保在 -40°C 至 +85°C 範圍內「必須保持」額定值準確地保持在額定電流的 100%，從而提供一致的保護，而無需工程師加大斷路器的尺寸來補償夏季的熱量。
當您增加熱斷路器的尺寸以防止夏季跳脫時，本質上會損害冬季的保護程度。液壓磁力技術完全消除了這種危險的妥協。
製造商提供各種標準的行業跳閘曲線，使工程師能夠將斷路器的響應直接映射到特定的負載曲線。選擇正確的延遲可防止誤跳閘，同時保持嚴格的保護。處理不同的電力負載時，您不能使用一刀切的方法。
快速跳脫曲線幾乎沒有時間延遲，在感測到過流時幾乎立即跳脫（通常以毫秒為單位）。它們最適合敏感電子設備、半導體保護、醫療儀器和零突波電流的純電阻負載。在這些應用中，任何持續的過流都可能導致元件立即發生故障。緩衝器中的流體非常稀薄，或者機械連桿被設計成幾乎完全繞過延遲。
中等曲線提供適度的延遲，允許較小的、短持續時間的瞬變通過，而不會中斷電源。它們是一般照明、混合控制迴路、辦公設備和標準配電的標準選擇，這些場合預計會有輕微浪湧，但不存在重型馬達啟動。此曲線模仿標準牆壁插座和基本商業配電板的一般響應。
長行程曲線會導致明顯的時間延遲。這樣可以允許嚴重、持續的瞬變通過，而不會導致斷路器跳脫。它們對於具有高啟動電流（需要幾秒鐘才能達到穩態運行）的馬達、螺線管、變壓器和工業機械至關重要。緩衝器使用高黏度矽油，迫使鐵芯緩慢移動，為設備贏得時間旋轉並將其電流消耗降至正常水平。
現代高效設備在啟動時通常會產生大量的半週期尖峰。高突波曲線採用專門的慣性輪或改進的緩衝器，旨在忽略這些巨大的尖峰（有時高達額定電流的 30 倍），同時保持標準過載曲線以實現持續保護。這些最適合高效交流馬達、開關電源和大電容負載。機械阻尼器吸收磁釘的初始動能，而不移動跳閘閂鎖。
對於過渡舊系統規範的工程師來說，將液壓磁延遲曲線映射到傳統的 IEC 熱磁曲線名稱會很有幫助。這確保了升級舊面板時的連續性。
水力-磁力曲線 | 典型 IEC 等效標準 | 主要應用 |
|---|---|---|
快速延遲 | B型/Z型 | 敏感電子裝置、電阻負載 |
中等延遲 | C型 | 總配電、照明、小型電機 |
長時間延遲 | D型/K型 | 變壓器、重型工業電機 |
高突波（慣性） | 專業馬達保護 | 開關電源、高效率交流電機 |
選擇精確的曲線需要基於經驗負載資料的工程框架。猜測突波曲線通常會導致操作失敗。您必須測量負載下電路的實際物理行為。
為了準確地保護電路，您必須使用示波器捕獲並繪製負載的瞬態曲線。這涉及測量峰值幅度、浪湧衰減包絡線和穩態持續時間。
將電流探頭連接到示波器並將其夾在主負載導體周圍。
觸發示波器可捕捉設備啟動的準確時刻。
記錄峰值電流尖峰並測量電流穩定到其連續額定值所需的時間。
將這些數據點直接繪製到製造商的跳脫曲線數據表上。
捕獲該資料後，將負載曲線覆蓋到斷路器的資料表圖表上。確保突波電流曲線恰好位於公差帶的最小跳脫邊界以下。如果負載曲線進入陰影公差區域，則可能會出現令人討厭的跳閘，並且您必須選擇具有較長延遲的曲線或慣性阻尼器。
選擇性協調可確保故障由最近的下游斷路器在本地隔離，從而避免整個設施發生級聯停電。您必須確保所選跳脫曲線與主斷路器和下游熔斷器協調。分析單一協調研究圖上多個跳脫曲線的交點，以確保一次和二次保護裝置之間不存在重疊容差。下游斷路器必須在上游斷路器開始解鎖之前清除故障。
內部線圈產生的磁通量根據電源的不同而表現不同。如果應用於直流電路，由於磁通量特性和電感不同，針對 60Hz 校準的斷路器將具有不同的跳脫曲線。為了正確指定，有必要評估曲線如何根據 DC、AC 50/60Hz 或 AC 400Hz 變化。雖然一些製造商提供雙頻校準曲線，但它們通常具有更寬的公差帶，從而降低了保護的精度。
物理和環境現實可能會損害預期的保護效果。及早識別這些風險可以防止現場故障和昂貴的重新設計。
內部鐵芯的運動受重力影響。在校準垂直安裝後水平安裝斷路器可能會改變跳脫曲線，通常會使跳脫加速或延遲 10% 至 20%。磁芯的重量要麼對抗磁力，要麼輔助磁力，取決於方向。在採購過程中始終指定安裝平面或應用程式製造商的方向降額係數來調整您的計算。
高振動環境，例如移動設備、船舶或鐵路系統，可能會導致緩衝器或電樞內的機械位移。這會導致沿曲線過早跳脫。即使磁通量低於跳脫閾值，物理震動也會使閂鎖機構彈開。選擇具有抗振阻尼系統的斷路器或指定設計用來對抗主要衝擊向量的安裝位置。
雖然最終跳變點保持溫度穩定，但極冷會增加緩衝器中矽油的黏度。在 -40°C 時，較稠的流體會延長過載期間的時間延遲。斷路器仍會在正確的電流等級下跳閘，但需要稍長的時間。查看製造商針對北極或高海拔環境應用的低溫延時變異數數據，以確保延長的延遲不會損壞下游接線。
對現代高效能開關電源使用標準長延遲曲線通常會因亞毫秒電容浪湧而導致啟動時出現令人討厭的跳閘。為現代電容負載指定具有專用瞬態抑制機制的斷路器，而不是依賴標準延遲曲線。慣性輪機構以物理方式阻止電樞在微秒尖峰期間移動，從而提供卓越的保護，而無需針對正常過載進行大量時間延遲。
選擇正確的液壓電磁斷路器脫扣曲線需要的不僅僅是將斷路器的額定電流與連續負載相匹配。工程師必須評估啟動浪湧幅度、瞬態持續時間、工作頻率、選擇性協調、安裝方向、振動和環境條件，以確保斷路器能夠承受正常的臨時浪湧，同時對真正的過載和短路故障做出快速響應。
收集設備啟動瞬態的示波器數據，以繪製突波電流的精確峰值幅度和衰減包絡線。
將捕獲的負載曲線與製造商資料表疊加，以選擇適當的快速、中速、長速或慣性延遲曲線。
在採購過程中指定準確的安裝方向，以防止重力引起的曲線移動改變行程時間。
請樣品破碎機在預期環境條件和振動曲線下進行物理驗證測試。
憑藉在電氣保護元件開發和製造方面的豐富經驗， CHINEHOW 為工業設備、電信、船舶系統、再生能源、交通和其他要求嚴格的應用提供液壓電磁斷路器和客製化保護解決方案。在工程專業知識、精密製造、品質控制和以應用為中心的客製化的支援下，CHINEHOW 可協助客戶選擇合適的電流額定值、跳脫曲線、安裝配置和電氣規格，以實現可靠的電路保護。
在選擇液壓電磁斷路器之前，請與製造商確認實際負載情況和工作環境，而不要僅依賴標稱額定電流。
答：它是一個圖形表示，顯示斷路器在其額定電流的不同倍數下跳閘所需的時間。此時序由內部磁性線圈和充滿液體的緩衝器之間的相互作用決定，提供精確、溫度穩定的過流保護。
答：重力作用在內部可動鐵芯上。如果校準為垂直安裝的斷路器水平安裝，重力會改變磁芯通過流體的阻力，這會使延時曲線移動 10% 到 20%，導致過早或延遲跳脫。
答：液壓電磁斷路器不依賴熱量來操作，這意味著它們的跳脫閾值在極端環境溫度變化下保持完全穩定。熱斷路器會在炎熱環境中降低額定值並提前跳閘，或在冰凍條件下延遲跳閘。
答：必須保持的限制是斷路器在不跳脫的情況下連續承載的最大電流（通常是額定值的 100%）。必須跳脫限制（通常為 125% 或 135%）是確保斷路器在指定時間範圍內斷開電路的確切閾值。
答：一般來說不會。交流電流和直流電流之間線圈產生的磁通量不同。在直流電路上使用交流校準斷路器會改變磁力，改變跳脫曲線，並可能損害斷路器熄滅直流電弧的能力。
