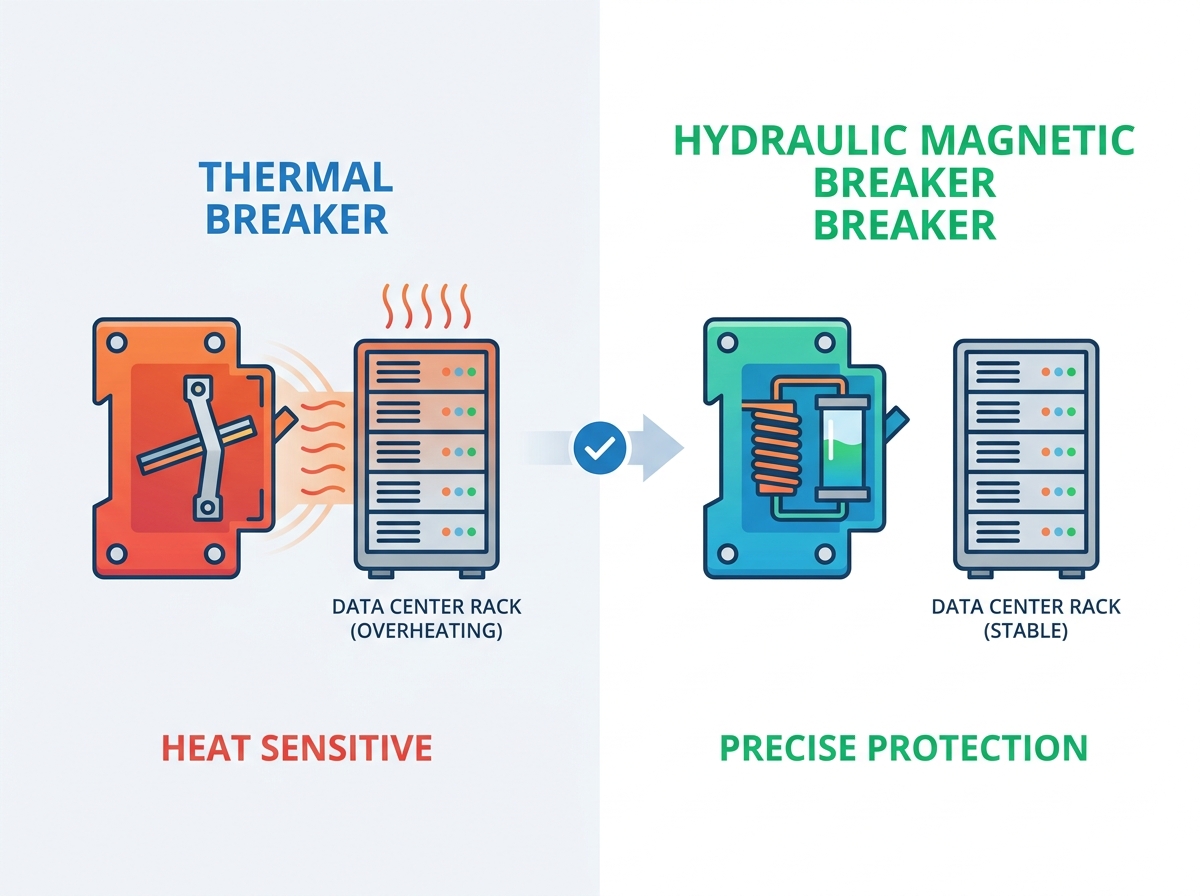

高密度運算、人工智慧硬體加速器和熱通道遏制策略已將機架排氣溫度推向極端，暴露了傳統配電基礎設施的物理限制。傳統的熱磁斷路器依靠熱引起的雙金屬膨脹來觸發跳脫。在環境溫度升高的情況下，即使 IT 負載保持在安全範圍內，它們也會遭受“熱降額”，從而導致災難性的誤跳閘和意外停機。無論設施的局部微氣候如何，為了確保 100% 額定電流傳輸，基礎設施工程師必須指定液壓磁技術。本指南評估了機制、操作權衡和關鍵實施標準， 為資料中心應用部署液壓電磁斷路器的 以最大限度地延長關鍵任務設施的正常運作時間。
溫度無關： 液壓電磁斷路器不會出現熱降額，確保在高達 85°C 的高密度機架和熱通道中以 100% 額定容量可靠供電。
不受諧波加熱影響： 與雙金屬熱斷路器不同，純磁脫扣機構不受非線性 IT 電源產生的諧波感應趨膚效應加熱的影響。
可自訂的突波容差： 黏度控制的流體緩衝器提供精確、可自訂的時間延遲曲線，防止伺服器同時啟動序列和高電容浪湧電流期間的誤跳閘。
故障後立即重置： 由於沒有物理冷卻期，因此可以在故障清除後立即恢復供電，從而最大限度地縮短平均恢復時間 (MTTR)。
物理和環境彈性： 密封組件可防止空氣污染物和高濕度造成的氧化和降解，而雙彈簧設計可抵抗物理振動。
目錄
現代資料中心配電需要不間斷、連續的電力輸送，最高可達指定分支電路限制的 100%。此性能必須完全獨立於環境溫度波動或空氣冷卻性能。基礎設施必須支援最大利用率，而不引入人為瓶頸或可靠性風險。設施經理根據三個嚴格的營運基準評估電力保護的成功與否：
能夠持續承受最大銘牌負載而不會過早跳脫。
完全不受局部熱變化的影響，特別是在排氣溫度超過 50°C 的封閉熱通道。
在全設施維護事件後大規模伺服器重新啟動期間，對瞬態突波電流的可預測回應時間。
傳統的雙金屬條斷路器的工作原理很簡單：流過金屬條的電流會產生熱量，導致金屬彎曲並最終觸發機械閂鎖。在施加任何電力負載之前，來自高密度伺服器排氣的環境熱量會預熱該條帶。這種外部熱量會導致斷路器在遠低於其實際額定值的電流下過早跳閘。例如，在 55°C 熱通道封閉系統中運作的 30A 熱斷路器可能僅在 22A 電流下跳脫。這迫使設施工程師人為地限制機架功率密度，浪費了寶貴的電力容量，並違反了高密度部署的目的。
非線性 IT 負載，特別是現代刀鋒伺服器和儲存陣列中的開關模式電源 (SMPS)，會產生大量諧波電流。這些高頻諧波會在熱雙金屬斷路器的導電元件內部造成集膚效應加熱。集膚效應迫使交流電主要在導體表面附近流動，增加有效電阻並產生多餘的熱量。這種局部熱積聚加劇了誤跳脫的風險。斷路器對諧波失真產生的熱量做出反應，而不是對實際的基波電流消耗做出反應，導致不可預測的電力中斷。
誤跳閘對營運的影響遠遠超出了單一機架短暫斷電的範圍。令人討厭的跳閘會引發一連串負面操作事件。計劃外斷電會導致立即違反服務等級協定 (SLA) 的處罰。不協調的資料庫關閉可能會導致嚴重的資料損壞，需要數小時的捲重建和完整性檢查。此外，非工作時間的緊急技術人員派遣費會重設排水設施維護預算。不可預測的電源中斷造成的財務和聲譽損失使得熱降額成為任何 III 級或 IV 級設施中不可接受的風險。
傳統斷路器的根本轉變涉及從基於熱的傳感到基於磁通量的感測。透過完全依靠電磁力而不是熱膨脹，該架構消除了雙金屬設計固有的環境漏洞。這提供了一種強大的、可預測的電源保護機制，專門響應流經電路的實際電流。
在液壓電磁斷路器中，負載電流直接流過纏繞在空心圓柱體上的串聯螺線管線圈。此線圈產生的磁場與通過它的實際電流嚴格成比例。由於磁力是由電子流產生的並且與環境溫度無關，因此斷路器的跳脫點保持完全穩定。無論環境溫度是15℃的冷通道還是60℃的密集熱通道，20A負載產生的磁通量都保持不變。
為了防止在正常瞬態突波期間跳閘，斷路器採用了包含彈簧加載的導磁鐵芯的非磁性圓筒。該氣缸被稱為阻尼器，是密封的並填充有特殊的矽油。在暫時的突波期間，增加的磁場開始將鐵芯拉向極片。流體的黏度會抵抗這種運動，從而產生有意的機械延遲。這使得斷路器能夠吸收瞬態突波電流，例如設備啟動浪湧，而不會觸發誤跳閘。如果過載是暫時的，一旦電流恢復正常，彈簧就會將鐵芯回到靜止位置。
矽油的工程選擇是經過深思熟慮的。矽油具有非常平坦的溫度-黏度指數。這意味著其厚度和流阻在較寬的工作溫度範圍（通常為 -40°C 至 +85°C）內保持高度穩定。這種穩定性保證了斷路器的延時曲線保持可預測。無論周圍環境熱量如何，斷路器都會以完全相同的延遲時間響應浪湧電流，確保整個資料中心樓層的保護配置保持一致。
當發生持續過載時，線圈產生的磁力克服彈簧張力和流體阻力，將磁芯完全拉入線圈中。當鐵芯進入磁場時，它會大大降低電路的磁阻。這會集中並增加磁通量，然後產生足夠的力來拉動外部電樞。電樞的運動立即使機械閂鎖跳閘，打開觸點並清除故障。如果發生大規模短路，磁力非常大，會立即拉動電樞，完全繞過緩衝器延遲以實現瞬時保護。
100% 充分利用配電單元 (PDU) 的額定容量可帶來巨大的營運優勢。美國國家電氣規範 (NEC) 通常要求將熱斷路器的額定值降低至連續負載最大容量的 80%，以防止熱引起的誤跳閘。液壓電磁斷路器由於不依賴熱量，因此通常被額定為 100% 連續運轉。透過消除降額需求，設施可以避免過度配置電力基礎設施。 30A 電路可以安全地提供完整的 30A 連續功率，從而最大限度地提高每個部署的銅纜、插座和上游 UPS 模組的投資回報。
現代 IT 設備在啟動過程中面臨獨特的電源挑戰。當裝滿 1U 伺服器的機架同時通電時，其電源供應器中的內部電容器會消耗大量瞬時電流尖峰，通常是正常工作負載的 5 到 10 倍。液壓電磁斷路器提供特定的跳脫曲線（短延遲、中延遲和長延遲），可以選擇這些曲線來匹配這些瞬態啟動曲線。這種精確的處理確保正常操作浪湧不會導致不必要的停機，同時仍提供快速、積極的保護，防止真正的短路。
用於資料中心設定的液壓 電磁斷路器 純粹響應實際電流產生的磁場。這消除了諧波引起的熱耗散引起的誤跳脫漏洞。斷路器對流經螺線管的真實均方根 (RMS) 電流做出反應。它忽略了困擾雙金屬設計的局部趨膚效應加熱，確保大量非線性負載的機架保持在線狀態，而不需要超大的分支電路來補償諧波熱量。
重置液壓電磁斷路器的操作工作流程比傳統替代方案更快、更可靠。當熱斷路器跳脫時，雙金屬片保持物理變形，直到冷卻到環境溫度。嘗試立即重設將導致手把拒絕鎖定的「無跳閘」狀態。由於液磁斷路器沒有熱敏元件，下游故障排除後可立即恢復供電。強製冷卻期的消除最大限度地縮短了平均恢復時間 (MTTR)，並加快了關鍵中斷期間事件的解決速度。
機架空間非常有限。液壓電磁斷路器的緊湊佔地面積使 PDU 製造商能夠設計具有更多插座數量的高密度、薄型 0U 和 1U 機架 PDU。熱斷路器需要更大的實體外殼來散發內部熱量並防止相鄰斷路器相互預熱。液壓磁性裝置運作溫度較低，並且可以緊密地包裝在一起，而不會產生交叉熱幹擾。這種密度最佳化對於最大限度地提高機架空間利用率是必要的，從而為網路佈線和氣流管理提供更多的實體空間。
資料中心是高振動環境。大型 CRAC 單元、高轉速伺服器冷卻風扇和備用柴油發電機會產生持續的低頻振動。液壓電磁斷路器中的彈簧加載磁銜鐵可降低這些環境振動或低強度地震活動引起的過早機械跳脫的風險。內部閉鎖機構經過平衡並保持在嚴格的彈簧張力下，確保斷路器在正常設施振動期間保持安全閉合，防止關鍵 IT 負載意外斷電。
不同環境場景下的效能指標凸顯了液壓磁力技術的優越性。無論是在高度冷卻的 18°C 冷通道、封閉的 45°C 熱通道中運行，還是在 GPU 集群附近的局部熱熱點正上方運行，液壓電磁斷路器都能保持一致的跳閘閾值。熱斷路器根據其直接的熱環境表現出顯著的差異，迫使工程師根據最壞情況的環境溫度假設來計算複雜的降額曲線。
隨著時間的推移，雙金屬帶上的物理磨損包括機械疲勞、結晶和氧化。每當熱斷路器加熱和冷卻時，金屬就會膨脹和收縮，最終改變其物理特性並將其跳變點降低。相較之下，液壓電磁緩衝器的密封、非降解特性可確保長期可靠性。鐵芯在流體中移動而不會產生物理金屬疲勞，從而在斷路器的整個運行生命週期中提供一致的性能。
熱斷路器的開放式架構使內部觸點和雙金屬元件暴露於環境危害。利用直接新鮮空氣冷卻（自然冷卻）的設施將空氣中的顆粒物、濕度和潛在的腐蝕性氣體引入資料大廳。液壓磁性設計的密封保護外殼可保護內部接觸表面免受這些污染物的影響。該設計符合嚴格的環境標準，例如 ISA-S71.04 G2 和 G3 嚴重級別，可確保具有挑戰性的風冷設施的使用壽命，否則硫或鹽空氣可能會導致組件快速故障。
由於緩衝器和電磁閥組件需要精密加工，因此液壓電磁裝置的初始採購成本較高。然而，這種資本支出很快就會被長期營運支出的減少所抵銷。投資回報來自於消除令人討厭的跳閘、透過允許更高的熱通道工作溫度而不必擔心斷路器降額來降低冷卻成本，以及減少對電力基礎設施過度配置的需求。購買較少的、充分利用的電路比購買過多的、降額的電路更具資本效率。
運行參數 | 熱磁斷路器 | 液壓電磁斷路器 |
|---|---|---|
溫度靈敏度 | 高（在高溫下會顯著降低額定值） | 無（在整個範圍內穩定） |
諧波抗擾度 | 低（易受集膚效應加熱影響） | 高（僅響應磁通量） |
故障後復位 | 需要強製冷卻期 | 立即重置功能 |
連續額定載重 | 通常透過代碼降額至 80% | 100%額定產能利用率 |
組件退化 | 高（隨著時間的推移雙金屬疲勞） | 低（密封流體和彈簧力學） |
密度包裝 | 需要散熱空間 | 可緊密包裝，無需交叉加熱 |
在設施升級期間必須仔細管理實體整合參數。在改裝遠端電源面板 (RPP) 或訂購客製化機架 PDU 時，設施經理必須驗證間距、安裝導軌相容性和端子對齊。與傳統熱力破碎機相比，液壓電磁破碎機通常具有不同的深度剖面。在設計階段確保實體相容性可防止安裝延遲，確保安全的電氣連接，並保持大規格分支電路佈線所需的彎曲半徑。
選擇不合適的延時曲線可能會導致保護不足或誤跳脫。必須使用工程框架將斷路器跳脫曲線與上游 UPS 輸出容差和下游電源特性相符。為了減少選擇錯誤，工程師應遵循嚴格的評估流程：
分析所部署的特定 IT 硬體的最大突波電流曲線。
選擇允許突波尖峰通過而不移動電樞的延遲曲線（例如，延遲 62 或延遲 66）。
驗證所選曲線是否仍足夠快地清除硬短路，以防止上游 UPS 總線上的電壓驟降。
將選定的曲線記錄在設施的電氣單線圖中以供日後參考。
設計協調系統可確保機架 PDU 的故障首先跳脫。這可以防止故障級聯到上游 RPP 或主配電板，從而導致多個機架大規模停電。適當的協調可將故障隔離到受影響的特定分支電路。工程師必須將液壓磁力機架斷路器的時間-電流曲線與上游電子脫扣單元重疊，確保所有可用故障電流等級的曲線之間清晰分離。
了解 UL 489（分支電路保護）和 UL 1077（補充保護）等級之間的差異是不容置疑的。設施工程師必須準確定義每個額定值必須在資料中心電源鏈中使用的位置。初級分支電路保護需要 UL 489 斷路器，並且可以清除嚴重短路。 UL 1077 斷路器僅允許作為 UL 489 設備已保護上游分支的設備內部的補充保護。指定錯誤的認證會違反電氣規範，並使設施保險政策失效。
重力作用在透過流體緩衝器移動的內部鐵芯上，使液壓電磁斷路器對物理方向敏感。倒置安裝的斷路器將透過重力將磁芯拉向磁場的相反方向，從而改變延時曲線。必須嚴格遵守製造商的安裝規範和校準調整。如果 PDU 設計為水平安裝，則必須在工廠對斷路器進行水平操作校準，以確保準確的延時性能。
液壓電磁斷路器已成為現代資料中心、雲端運算設施、人工智慧叢集和其他關鍵任務基礎設施的首選電力保護解決方案。其不受溫度影響的性能、卓越的諧波抗擾度、100% 連續電流能力和快速故障恢復功能可幫助營運商最大限度地延長系統正常運行時間、提高電力利用率並降低長期營運成本。
為了確保最高水準的配電可靠性，請考慮以下建議：
根據連續電流額定值、跳脫曲線選擇以及與高密度伺服器環境的兼容性來評估液壓電磁斷路器。
標準化機架 PDU 和配電系統的斷路器規格，以提高選擇性協調和維護效率。
部署前驗證是否符合 UL、IEC 和其他適用的業界標準。
使用實際伺服器負載和啟動條件進行應用程式測試，以驗證長期系統效能。
憑藉在電路保護技術和配電解決方案方面的豐富經驗， CHINEHOW 已成長為值得信賴的液壓電磁斷路器、熱斷路器、搖臂開關和定制電氣保護產品的全球製造商。憑藉持續的研發、先進的製造能力、嚴格的品質控制系統和國際認可的認證，CHINEHOW 為全球資料中心、電信、再生能源、工業自動化、交通、船舶和其他關鍵任務應用提供可靠的電路保護解決方案。
從專為高密度資料中心設計的 液壓電磁斷路器 到針對要求嚴格的電氣系統的客製化電路保護解決方案，CHINEHOW提供專業的工程支援、產品客製化、技術諮詢和可靠的全球售後服務。透過將創新技術與數十年的行業專業知識相結合，CHINEHOW 幫助客戶提高電力可靠性、優化電氣安全並建立有彈性、面向未來的配電基礎設施。
答：傳統斷路器使用雙金屬片，當電流加熱時會彎曲。熱通道中的高環境溫度會預熱該帶材，導致其彎曲並以低於其實際額定值的電流使斷路器跳閘，這種現象稱為熱降額。
答：不會。因為它們依靠電流產生的磁通量而不是熱量來工作，所以在最高額定工作溫度下仍能保持 100% 的額定負載能力，完全不受熱降額影響。
答：矽油在緩衝器內起到阻尼器的作用。其黏度控制內部鐵芯移動的速度，提供精確的時間延遲，防止在正常設備啟動突波電流期間出現誤動作。
答：諧波會導致雙金屬熱斷路器中的趨膚效應發熱，進而導致誤跳閘，因為斷路器會對熱產生反應。液壓電磁斷路器不受這種熱效應的影響，因為它們僅對實際電流的磁場做出反應。
答：是的。與需要一段冷卻時間以使雙金屬片恢復正常形狀的熱斷路器不同，液壓電磁斷路器沒有熱元件，一旦故障條件清除，可以立即重設。
