遭受極端溫度波動的工業環境面臨誤跳閘和設備過早故障所造成的嚴重操作影響。標準熱斷路器和熱磁斷路器在很大程度上依賴環境溫度來運作。這迫使工程師執行複雜的降額計算，並在惡劣氣候下面臨不可預測的保護風險。當控制面板位於陽光直射下或靠近高爐時，熱斷路器可能會在遠低於其額定電流的情況下跳閘，從而關閉關鍵過程。液壓電磁技術為溫度穩定電路保護提供了最終的解決方案。透過依靠磁通量而不是熱膨脹，這些設備可以保持其精確的跳閘點，無論外部熱或冷。我們將為工業工程師和採購團隊評估頂級 液壓電磁斷路器應用 和規格標準，以消除熱引起的故障並穩定其配電網路。
溫度無關：無論環境溫度如何，液壓電磁斷路器 (HMCB) 都能承載 100% 額定電流，無需熱降容。
精確突波處理：可客製化的流體黏度可實現精確的延時曲線，防止高突波工業馬達和變壓器造成的誤跳閘。
安全無跳脫設計：HMCB 具有主動無跳脫機制，即使操作手柄實際保持在「ON」位置，也能確保在過載或短路期間觸點開啟。

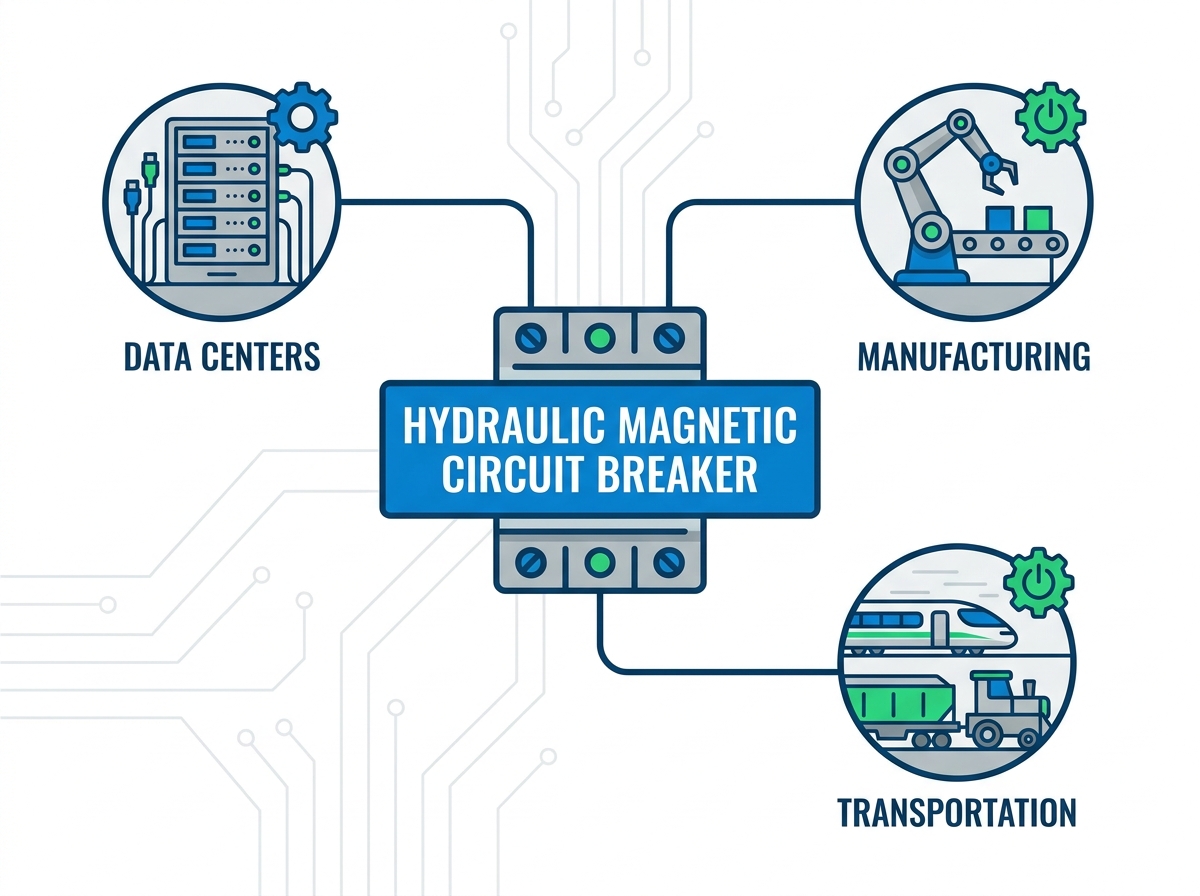

高可靠性產業：最關鍵的液壓電磁斷路器應用包括船舶、電信、鐵路、緊急電力和重型製造，這些領域的環境波動是有保證的。
方向與磁性約束：與熱斷路器不同，HMCB 對重力敏感，容易受到鄰近感應的磁幹擾，需要精心設計面板佈局。
目錄
液壓電磁斷路器的工作原理與標準斷路器完全不同。它們依賴負載電流流過串聯螺線管線圈所產生的磁通量。它們不使用雙金屬片的加熱和彎曲來觸發跳閘機構。這種機械差異在現場提供了巨大的操作優勢。您可以獲得 -40°C 至 +85°C 範圍內一致、穩定的跳變點。您完全避免了與熱磁斷路器相關的降額損失。
如果您在環境溫度達到 50°C 的鍋爐房中安裝 50 安培熱斷路器，則該斷路器可能會在 35 安培時跳閘。您必須增加斷路器和接線的尺寸才能進行補償，這會損害短路保護。 HMCB 消除了這個問題。 50 安培的 HMCB 在 85°C 時可保持 50 安培的電流，就像在 20°C 時一樣。這直接影響面板設計。工程師可以在控制面板中實現更高密度的封裝。您不再需要強制風冷、通風百葉窗或策略性間距要求來管理斷路器散熱。
HMCB 性能的秘密在於位於電磁線圈內部的密封減震管。該管包含彈簧偏壓鐵芯和特定體積的矽油。當發生過載時，磁場會將鐵芯透過流體拉向極片。改變流體黏度決定了過載條件下的精確時間延遲。製造商透過在組裝過程中簡單地改變流體特性來提供短、中、長和專門的馬達啟動延遲。
熱斷路器在管理瞬態尖峰方面提供的靈活性非常有限。您通常必須危險地增加熱斷路器的尺寸來處理大型感應馬達的初始突波。 HMCB 可讓您將延遲曲線與您的負載曲線精確匹配。核心在濃稠液體中緩慢移動，延遲時間較長，忽略 10 秒的馬達啟動峰值。然而，如果發生大規模短路，磁通量非常強，以至於它完全繞過流體延遲，立即拉動電樞以清除故障。
工業安全標準要求萬無一失的保護。 HMCB 採用專門的機械連桿設計，可在故障情況下將手動操作手柄與內部接點分開。過載保護仍然有效且絕對。即使在手動超控嘗試期間，它也能保護人員和固定設備。
如果操作員試圖強行關閉已跳脫的斷路器，而線路上仍有完全短路，則內部接點仍會突然打開。手柄可能被實體膠帶固定或保持在“ON”位置，但內部機構會脫離手柄。這確保了嚴格的安全合規性，並防止因操作員錯誤引起的災難性設備火災。
HMCB 可在工廠針對各種電氣系統進行精確校準。您可以將它們指定用於直流電池組、標準 50/60 Hz 交流電網電源或專門的 400 Hz 高頻應用。航空航天、海軍和軍事系統經常使用 400 Hz 電源來縮小變壓器和馬達的物理尺寸和重量。標準熱斷路器常常難以應對高頻渦流，但 HMCB 可以輕鬆應對。
單一設備的雙頻或通用額定值為設備製造商提供了明顯的優勢。機器製造商可以在控制面板中安裝相同的通用 HMCB，用於德克薩斯州的 60 Hz 設施或德國的 50 Hz 設施。這大大減少了全球設備製造商的庫存 SKU。您可以簡化供應鏈，減少倉庫管理費用，並在所有出口模式中保持精確的保護。
應用 | 主要環境壓力 | HMCB 的主要優勢 |
|---|---|---|
電信和資料中心 PDU | 環境熱高（熱通道） | 無熱降額 |
海洋和近海鑽井 | 腐蝕、鹽霧、耐熱 | 氣密密封阻尼器 |
鐵路和機車車輛 | 衝擊、振動、天氣 | 抗振機構 |
重型馬達控制中心 (MCC) | 高突波電流 | 定制的馬達啟動曲線 |
再生能源（太陽能/BESS） | 直流電弧故障風險高 | 先進的直流滅弧 |
緊急發電機和發電機組 | 引擎持續振動 | 解耦熱振動設計 |
精密醫學影像 | 磁/射頻幹擾 | 超精確的行程閾值 |
高密度伺服器機架和電信整流器會產生強烈、集中的熱量。遠程 5G 蜂窩塔面臨直接太陽輻射和極端天氣。這些環境需要不間斷的電源保護。設施管理人員對密集配電單元 (PDU) 中因熱引起的誤跳閘採取零容忍態度。當伺服器機架將 100°F 的空氣直接排放到 PDU 上時，熱斷路器將過早跳閘，導致關鍵網路基礎設施癱瘓。
HMCB 可提供精確的電流監控，且不具熱敏感性。它們在熱通道環境中 100% 保持其銘牌評級。緊湊的模組化設計也優化了寶貴的機架空間。您可以在 1U 或 2U 機架式 PDU 中並排堆疊數十個 HMCB，而不必擔心累積熱量會降低其性能。
船上發電機面板和推進器控制裝置在殘酷、無情的條件下運作。導航系統和海上鑽機馬達控制面臨極端濕度、持續鹽霧和嚴重電偶腐蝕。它們還可以承受劇烈的溫度波動。船舶機艙內的環境熱與主甲板上的北極外部條件形成鮮明對比。
熱斷路器在這些環境中很快就會失效。雙金屬片腐蝕，機艙溫度過高會導致頻繁的誤跳閘。 HMCB 解決了這個問題。密封緩衝器可防止含鹽空氣造成的內部腐蝕。無論機艙環境溫度如何，磁性操作都保持完全穩定。無論船舶是在冰冷的白令海還是悶熱的波斯灣，保護艙底泵的 100A 斷路器都可以承受 100A 的電流。
牽引力控製網路和乘客 HVAC 系統需要堅固的故障安全保護。機車中的信號設備和煞車系統承受持續的物理運動。它們需要對持續衝擊、劇烈振動和突然衝擊具有高耐受性。對於運輸當局來說，跨不同地理氣候的可靠運作是必須的。
當火車撞上崎嶇不平的軌道時，標準斷路器可能會發生物理性的嘎嘎聲或錯誤跳閘。 HMCB 採用專門的抗震電樞設計和重型平衡裝置，以防止運輸過程中誤跳脫。從芝加哥零度以下的冬季通勤線路到亞利桑那州的高溫沙漠貨運線路，您都可以獲得一致的電氣性能。
工業輸送機、岩石破碎機和大容量流體泵在啟動時會消耗大量電力。沖壓機和重型壓縮機也會帶來類似的電氣挑戰。管理感應馬達啟動期間的大量突波電流對於設備穩定性至關重要。這些瞬態電流通常會在幾秒鐘內達到滿載電流的 8 倍到 12 倍。
您必須在不影響穩態運作模式所需的嚴格短路保護的情況下處理這種巨大的尖峰。 HMCB 利用特定的高突波延時曲線。緩衝器中的濃稠矽油忽略了最初 10 秒的啟動峰值。一旦馬達達到運轉速度並且電流下降，斷路器就會提供高精度保護，防止持續的、較低水平的過載，最終會燒毀馬達繞組。
太陽能匯流箱和風力渦輪機機艙在戶外運行，完全暴露在自然環境中。電池儲能係統 (BESS) 在電網需求高峰期間處理大量電力傳輸。這些系統必須能夠承受高直流電壓和極端的室外溫度變化。由於安裝位置偏遠，它們通常缺乏機櫃級冷卻系統。
眾所周知，斷開高壓直流電路非常困難，因為直流電流不像交流電流那樣跨越零伏特。它維持連續的電弧。 HMCB 具有卓越的直流滅弧能力。他們使用整合永久磁鐵將電弧物理吹入專門的滅弧室，拉伸和冷卻等離子體直至其熄滅。此外，它們消除了炎熱沙漠太陽能發電場中熱降額的需要，使工程師能夠根據面板輸出精確調整電纜和斷路器的尺寸。
備用商用發電機和移動軍用發電機組必須在電網故障時可靠啟動。建築工地發電機組面臨惡劣的現場條件、灰塵和濫用。設計發電機控制面板時，必須減輕引擎室周圍的高溫。您還面臨來自柴油引擎缸體的持續低頻機械振動。
HMCB 將機械振動與脫扣機構解耦。緩衝器內的流體可作為引擎振動的天然阻尼器，防止電樞顫動。它們在發熱引擎缸體附近保持精確的過流保護閾值，確保主斷路器不會僅僅因為柴油引擎在夏季停電期間運行過熱而跳閘。
MRI 掃描儀和 CT 系統需要完美、完全清潔的電力傳輸。高輸出 X 光機使用高度敏感的組件，可產生大量瞬時功率爆發。在這些臨床環境中，閾值漂移是零容忍的。您必須保護高度敏感的超導磁鐵和高功率真空管免受即使是輕微的過流事件的影響。
瞬時磁脫扣能力確保絕對安全。透過選擇不含流體阻尼器（瞬時曲線）的 HMCB，斷路器會在電流超過額定值的毫秒內跳脫。無論醫院的 HVAC 表現如何，零環境溫度敏感度都會強制執行精確的安全閾值。這可以保護數百萬美元的臨床資產免受災難性電氣損壞。
將負載類型與正確的延遲曲線相匹配可確保提供適當的保護，而不會出現誤跳閘。在最終確定面板規格之前，您必須使用示波器擷取來分析裝置的瞬態電流曲線。猜測突波曲線會導致設備燒毀或不斷重置。
瞬時（無延遲）：最適合高度敏感的電子設備、半導體保護和測試設備，任何過流都會導致故障。
短延遲：非常適合阻性負載、照明電路、加熱元件和輕微突波設備。
中等延遲：適合混合感性/阻性負載、標準工業機械和通用設施電源。
長延遲/馬達啟動：重型感應馬達、大型變壓器和需要幾秒鐘才能穩定的高電抗負載所需。
了解斷路器技術之間的操作差異有助於您為惡劣環境指定正確的組件。
技術參數 | 液壓磁力 (HMCB) | 熱磁 | 固態（電子） |
|---|---|---|---|
跳脫機制 | 電磁閥/流體緩衝器 | 雙金屬片/電磁鐵 | 電流互感器/微處理器 |
環境溫度影響 | 無（-40°C 至 +85°C 穩定） | 顯著（需降額） | 最小（取決於組件） |
突波處理 | 透過流體高度可自訂 | 有限/固定曲線 | 可編程（需要電源） |
外部電源需求 | 不 | 不 | 是（對於控制單元） |
在指定用於移動或重工業用途的斷路器之前，請評估抗衝擊和抗振動的要求。軍事和重工業應用通常需要符合 MIL-PRF-55629 和 MIL-STD-202 標準。這些測試使斷路器受到極端的物理虐待，以確保觸點不會彈開。
評估特定外殼的入口防護 (IP) 等級。如果面板需要進行沖洗程序，則斷路器開關需要防護罩。尋找斷路器內部是否有耐腐蝕材料。有色金屬內部組件、不銹鋼彈簧和鍍金觸點可確保在廢水處理廠或化學精煉廠等腐蝕性環境中的使用壽命。
強制性標準規定了面板設計和整體設施安全。當您需要分支電路保護時，請尋找 UL 489 認證。這使得斷路器可以充當主要的獨立保護裝置。使用 UL 1077 進行補充保護，這意味著斷路器可以保護機器內部的特定組件，但上游需要 UL 489 設備。
CSA C22.2 和 IEC 60947-2 對於國際部署也至關重要。選擇全球認可的認證會影響您的整個機器設計。它簡化了 OEM 工業設備的跨國出口，防止海關延誤並確保當地電氣檢查員立即批准安裝。
內部鐵芯透過緩衝器內的矽油垂直移動。重力直接影響這種運動。倒置、水平或以奇怪角度安裝斷路器會改變設計的跳脫特性。重力會輔助或抵抗磁力，進而改變時間延遲。
這是面板佈局期間的一個重大風險。您必須嚴格遵守製造商的安裝規範。它們通常是垂直的，開關向上移動表示打開，向下移動表示關閉。如果由於空間限製而絕對無法避免非垂直安裝，則必須指定在工廠針對特定操作角度校準的斷路器。您也可以套用製造商提供的修正係數來調整您的負載預期。
HMCB 在廣泛的操作範圍內保持高度穩定。然而，低於 -40°C 的極冷會對流體動力學造成物理風險。標準矽油在這些極端負溫度下會變稠並膠凝。這會顯著減慢鐵芯的運動速度，並延長過載期間的跳閘時間，可能導致故障持續太長時間。
您必須為北極部署、高空飛行或深凍儲存設施指定專門的低溫流體。製造商可以用航空級合成液填充緩衝器，在低至 -60°C 的溫度下仍能保持一致的黏度。這確保了阻尼器機構在所需的延時容差內運行，無論冰凍環境如何。
液壓電磁斷路器已成為在惡劣環境下運作的工業的理想電路保護解決方案，在這些環境中，溫度波動、高突波電流、振動、濕度和苛刻的操作條件會影響電氣系統的可靠性。其不受溫度影響的性能、可自訂的跳閘曲線和較長的使用壽命可幫助工程師改善設備保護、降低維護成本並最大限度地延長各種工業應用中的系統正常運行時間。
為了實現最佳保護性能，請考慮以下建議：
根據應用的特定負載特性、突波電流曲線和操作環境選擇液壓電磁斷路器。
驗證是否符合國際標準和認證，以確保在全球工業市場中安全可靠地運作。
在設備設計過程中確認安裝方向和環境條件，以保持準確的行程效能。
在大規模部署之前，在實際運行條件下進行應用測試，以優化長期可靠性。
憑藉在電路保護技術和電氣元件製造方面的豐富專業知識， CHINEHOW 已成為值得信賴的液壓電磁斷路器、熱斷路器、搖臂開關和定制電氣保護解決方案的全球供應商。憑藉持續創新、先進研發、精密製造和嚴格的國際品質管理體系，CHINEHOW 為全球電信、工業自動化、再生能源、船舶、鐵路、醫療設備和其他關鍵任務產業提供可靠的產品。
從適用於高要求工業應用的 液壓電磁斷路器 到複雜電氣系統的客製化電路保護解決方案，CHINEHOW提供全面的工程支援、產品客製化、技術諮詢和快速反應的全球售後服務。透過將先進技術與多年的行業經驗相結合，CHINEHOW幫助客戶提高電氣安全性，提高設備可靠性，建立高效、有彈性、面向未來的配電系統。
答：不會。液壓電磁斷路器基於磁通量而不是熱量進行操作。無論環境溫度波動如何，它們都會承載 100% 的額定電流，從而消除了降額計算。
答：不建議使用，除非廠商專門校準。內部阻尼機構依靠重力。改變方向會改變跳閘時間特性。
答：他們在緩衝器內使用特定的矽油黏度。這會產生客製化的時間延遲，使斷路器能夠忽略短暫的啟動峰值，同時防止持續過載。
答：是的。許多 HMCB 具有先進的直流滅弧功能。它們使用整合式永久磁鐵在滅弧罩內安全地引導和熄滅高壓直流電弧。
答：斷路器仍然會跳脫。 HMCB 具有無跳脫安全機制，可在過載或短路期間以機械方式將內部觸點與外部手柄斷開。
