在極端、波動或高密度的電力環境中指定錯誤的斷路器會帶來嚴重的操作風險，從連續的令人討厭的跳閘到災難性的設備故障。工程師通常會在單一斷路器類型上進行標準化，而不分析環境溫度曲線、安裝配置和振動曲線。這種監督不可避免地會導致規格過高，從而浪費寶貴的項目預算；或者規格不足，導致計劃外停機、加速組件退化和嚴重的安全隱患。

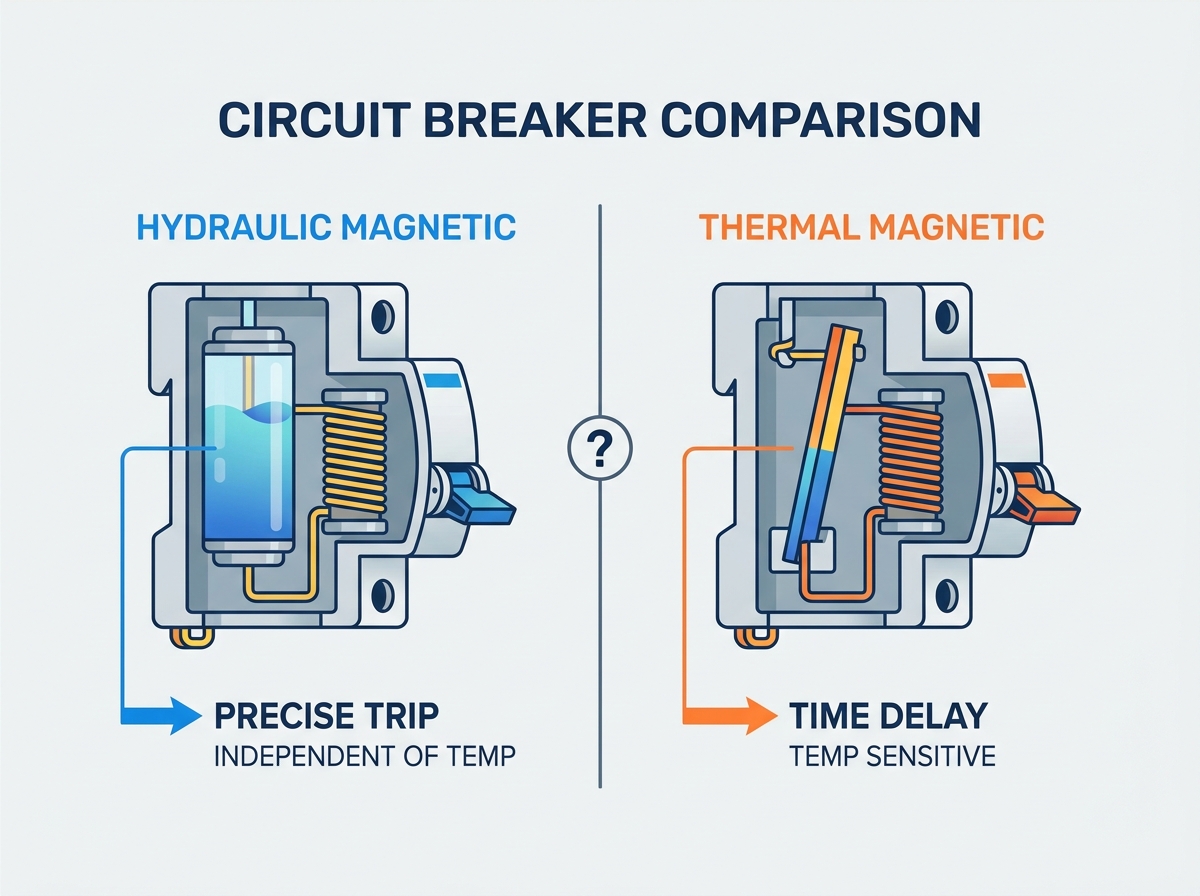

為了使保護機制與特定的環境、實體和操作成功標準保持一致，電氣設計人員必須評估驅動這些設備的基礎技術。了解比較的技術必要性 液壓電磁斷路器與熱磁斷路器 可確保面板在預期現場條件下可靠運行，從而消除電氣保護策略中的猜測。
溫度敏感度：熱磁斷路器依靠熱脫扣，需要精確的溫度降額；液壓電磁斷路器很大程度上不受環境溫度波動的影響。
內部功率損耗：熱磁斷路器透過雙金屬電阻產生持續熱量，增加面板熱負荷，而液壓磁斷路器的內部功耗顯著降低。
振動與方向：液壓電磁斷路器由於其內部移動芯而對重力和安裝方向敏感，而熱磁斷路器非常容易受到機械衝擊和振動引起的滋擾跳閘的影響。
重設能力：液壓電磁斷路器可以在跳脫後立即重位，而熱磁斷路器則需要雙金屬片的冷卻時間。
成本與性能：熱磁斷路器在穩定的通用環境中具有很高的成本效益，而液壓磁斷路器則具有高可靠性、零降額和極端條件下的精確性，因此具有較高的前期溢價。
目錄
熱磁斷路器採用雙機構設計來防止兩種不同類型的電氣故障。對於持續過載，它們依賴熱組件。對於瞬時短路，他們部署電磁體或螺線管。這種組合為標準電路提供了基線安全網，但操作物理學規定了工程師在面板佈局期間必須考慮的特定環境限制。
熱保護依賴雙金屬片的物理特性。該組件由兩種不同的金屬層壓在一起組成，每種金屬具有不同的熱膨脹係數。當電流流過金屬帶時，它會產生熱量。在長時間的過流事件中，熱量導致兩種金屬以不同的速率膨脹。這種不均勻的膨脹迫使帶材彎曲。一旦偏轉達到特定的物理閾值，它就會解鎖內部接觸機構，斷開電路並停止電流流動。
這種設計產生了固有的熱依賴性。雙金屬片無法區分實際電流產生的熱量和從周圍環境空氣吸收的熱量。累積熱量是最終的行程驅動因素。如果電氣面板內的環境溫度因外部天氣或鄰近設備而顯著升高，雙金屬片就會預熱。這樣就需要更少的電流來達到其彎曲閾值，從而導致斷路器在低於其額定電流的情況下跳脫。
雙金屬片將連續的內阻引入電路中。此電阻會導致持續的功率耗散，通常稱為功率損耗。在裝有多個斷路器的密封電氣外殼中，這種固有的功率損耗對整體熱量產生有很大影響，迫使設計人員在面板設計和可能擴大冷卻系統期間考慮額外的熱負荷。
液壓電磁斷路器以完全不同的物理原理運作，利用基於螺線管的磁芯和緩衝器設計。該結構由纏繞在密封非磁性圓柱體上的銅線圈組成。在這個圓柱體內部有一個彈簧加載的鐵芯，浸沒在阻尼矽油中，並充當緩衝器。這種機械佈置將跳閘功能與環境熱條件隔離。
中等過載的延時機制依賴磁感應和流體動力學。當發生過載時，流過線圈的電流增加，產生更強的磁場。該磁場透過黏性矽油將鐵芯拉向極片。流體的黏度決定了核心的傳輸時間，從而產生高精度的物理時間延遲。這種有意的延遲使斷路器能夠承受無害的臨時浪湧電流，而不會出現令人討厭的跳閘。
對於高電平短路期間的瞬時磁跳閘，該機構完全繞過流體延遲。巨大的電流尖峰會產生強烈的磁場，無論鐵芯在緩衝器內的位置如何，它都會拉動電樞並立即解鎖觸點。這可以立即清除危險的短路故障，以保護下游接線和敏感組件。
由於電流流經高效銅線圈而不是電阻雙金屬片，因此液壓電磁斷路器具有最小的內阻。與雙金屬元件相比，這種結構產生的內部熱量可以忽略不計，大大減少了斷路器在外殼內的熱足跡，並允許在 DIN 導軌上更緊密地封裝組件。
這些技術之間最顯著的差異在於它們的溫度分佈對比。無論周圍空氣溫度如何，液壓電磁斷路器都能保持穩定、平坦的額定電流。相較之下，熱磁斷路器表現出高度可變的、與溫度相關的跳脫曲線。隨著環境變熱，斷路器跳閘速度更快且電流更低；當天氣變冷時，它所容納的電流會超過額定電流，可能導致過載持續存在。
在偏離標準校準基線的環境中設計帶有熱磁斷路器的面板需要複雜的工程計算和溫度降額機制。工程師必須查閱降額表來調整斷路器的有效額定值。例如，在炎熱環境中運行的 20A 熱斷路器可能有效地充當 15A 斷路器。未能執行這些計算會直接導致夏季高峰期或炎熱工業設施中的誤跳閘。
這種敏感度常常會引發失控的封閉效應。當工程師在密封面板內安裝緊密排列的發熱熱磁斷路器時，斷路器會相互加熱。這種複合加熱循環人為地降低了陣列中每個斷路器的跳閘點。為了彌補這一缺陷，設計人員被迫增加斷路器的尺寸、增加面板尺寸或安裝主動櫃冷卻系統，從而增加了複雜性和維護點。
液壓磁溫度抗擾度簡化了面板設計。液壓電磁斷路器的跳脫點在廣泛的溫度範圍內保持在其額定電流的 100%，而無需降額。由於磁場強度不受環境熱的影響，工程師可以指定負載所需的準確斷路器額定值，而無需應用降額公式或擔心相鄰斷路器發熱。
特徵 | 熱磁斷路器 | 液壓電磁斷路器 |
|---|---|---|
溫度靈敏度 | 高（需要降額） | 無（在溫度範圍內 100% 額定） |
內部功率損耗 | 更高（雙金屬電阻） | 較低（銅線圈效率） |
復位時間 | 延遲（需要冷卻） | 即時 |
抗振性 | 較低（易受機械衝擊） | 更高（穩定的閉鎖機構） |
方向靈敏度 | 沒有任何 | 高（重力影響核心運動） |
能源效率比較揭示了水力設計的明顯優勢。由於雙金屬片的持續加熱，熱磁斷路器在正常運作期間消耗更多的電力。雖然每個斷路器的功率損耗可能看起來很小，但包含數十個斷路器的配電盤中的累積效應變得巨大且可測量。
這直接影響外殼的熱管理。指定低功率損耗液壓電磁斷路器可大幅降低控制櫃內的冷卻需求。透過消除雙金屬片的內部熱源，工程師通常可以降級或完全拆除機櫃風扇和空調裝置。主動冷卻組件的減少提高了整個控制系統的整體可靠性。
保護策略需要將斷路器的跳脫曲線與負載的行為相符。熱磁斷路器通常提供標準化跳脫曲線。這些剛性系列提供的靈活性有限，迫使工程師將其負載曲線安裝到預先定義的盒子中，這對於專用工業設備可能會出現問題。
液壓磁力系統提供高度客製化的行程曲線。製造商可以改變矽油的黏度和彈簧張力來創建客製化的延遲曲線，包括瞬時、超短、中和長延遲。這使得斷路器能夠與特定應用精確匹配，確保提供保護而不會出現誤跳閘。
突波電流容限是重工業應用的一個主要因素。在感性負載啟動、變壓器磁化和電容電源充電期間，頻繁出現高幅度、短持續時間的瞬態電流。精確調節的液壓電磁斷路器透過利用特定的流體黏度輕鬆處理這些瞬變，該黏度可防止鐵芯移動得足夠快而在短暫的湧流階段跳閘。
環境壓力因素不僅限於溫度。在比較抗振性和抗衝擊性時，熱磁鎖可能具有機械敏感性。重型機械振動、鐵路運輸或地震活動可能會導致固定雙金屬片的精密閉鎖機構過早釋放，從而導致機械故障跳脫並停止生產。
液壓電磁斷路器在安裝位置和重力效應方面有自身的物理限制。由於它們依賴懸浮在流體中的彈簧加載的移動核心，因此重力在核心的運動阻力中發揮作用。水平或倒置安裝這些斷路器會改變施加在鐵芯上的重力，從而稍微改變跳閘曲線。
為了緩解這種情況，工程師必須應用方向校正因子。如果液壓電磁斷路器安裝在標準垂直位置以外的任何方向，則必須使用製造商指定的校正係數以確保跳閘計時保持準確。一些製造商提供特殊平衡的電樞來抵消這種影響，但這仍然是設計考量。
發生故障後，恢復速度決定了系統可用性。熱磁斷路器會造成熱冷卻延遲。雙金屬片彎曲並使斷路器跳閘後，它會保持物理變形，直到冷卻並收縮回原來的形狀。嘗試在此冷卻期結束之前強制斷路器閉合將導致斷路器立即再次跳閘。
液壓電磁斷路器提供立即重設功能。由於其操作依賴於機械運動和磁場而不是殘留熱量，因此斷路器可以在故障條件清除後立即重設。這種立即運作恢復在連續製程製造和緊急電源應用中非常有價值，因為每一秒的停機都會造成金錢損失。
前期與營運成本分析凸顯了這些設備不同的市場地位。熱磁斷路器受益於龐大的規模經濟，從而降低了初始單位成本。它們是為通用應用而批量生產的。液壓磁性裝置是精心設計的小批量設備，價格昂貴。
佔地面積和麵板密度通常會抵消初始單位成本。細長型液壓電磁斷路器可實現每個 DIN 軌腳更高的電路密度。由於它們不會產生大量熱量，因此不需要熱磁斷路器之間通常規定的通風間隙。這使得工程師能夠使用更小、更緊湊的外殼，從而節省鈑金和牆壁空間。
就長期使用壽命而言，隨著時間的推移，重複的跳閘循環會降低雙金屬片的校準性能。持續的加熱、彎曲和冷卻會導致金屬疲勞，最終改變跳變點。液壓磁芯安裝在密封氣缸中，可在數千次操作中提供穩定、可重複的校準，而不會降低性能。
熱磁斷路器仍然是理想環境狀況的標準選擇。它們在環境溫度全年保持相對穩定和可預測的氣候控制工業設施、住宅負載中心、標準商業建築配電板和標準 HVAC 設備方面表現出色。
它們完全符合優先考慮低前期材料成本的負載和預算標準。具有標準電阻負載或低浪湧電感負載且不存在動態溫度波動的應用最適合採用經濟高效的熱磁設計。
對於惡劣和高溫環境，液壓電磁斷路器是必需的。室外電信機櫃、船用機艙、太陽能光電匯流器、油氣田裝置和鐵路機車車輛會經歷極端的溫度波動，這會導致熱斷路器出現危險的不準確情況，並且容易發生誤動作。
它們對於關鍵任務應用程式同樣重要。高密度資料中心、軍用行動電源裝置、緊急醫療系統和遠端工業自動化面板需要絕對的正常運作時間。在這些情況下，零降額特性和立即重置功能證明了溢價投資的合理性。
高動態負載曲線需要液壓磁技術。大型工業馬達、重型壓縮機和高頻變壓器需要特定的客製化延時曲線，以承受大量高突波啟動階段而不跳閘，同時在穩態運作期間仍保持嚴密的保護。
液壓電磁斷路器雖然不受熱降額影響，但仍面臨極冷的流體變因。在零度以下的環境中，通常低於 -40°C，緩衝器內矽油的黏度會增加。這種增厚會減慢鐵芯的移動，從而無意中延長中度過載期間的跳閘時間。
主要緩解策略涉及指定低黏度或北極級流體阻尼變化。製造商提供專為極地部署設計的專用液體填充物，確保即使在深度冰凍條件下，延時曲線也保持準確。
緊湊型控制櫃通常會帶來水平安裝風險。實體佈局的變化可能會迫使 DIN 導軌垂直運行，從而需要將斷路器平放在其側面。這會改變液壓芯上的重力並改變行程特性。
確定斷路器在外殼內的準確安裝角度。
有關特定方向降額乘數，請參閱製造商的資料表。
將製造商提供的正確方向降額係數應用於負載計算。
如果標準降額不可行，請指定特殊平衡電樞液壓斷路器。
監管標準的一致性是實施過程中的嚴格要求。工程師必須確保在分支電路保護標準（例如 UL 489、CSA C22.2 No. 5 和 IEC 60947-2）與補充保護器標準（例如 UL 1077 和 IEC 60898）之間進行正確選擇。混合使用這些標準會違反電氣規範，並使面板認證失效。
當取代傳統面板中的斷路器類型時，也會出現物理改造的挑戰。工程師必須評估端子母線配置、端子高度變化和安裝夾相容性，因為液壓電磁斷路器通常具有與熱磁斷路器不同的物理尺寸。
在液壓電磁斷路器與熱磁斷路器之間進行選擇需要確定哪種技術符合熱穩定性、物理安裝限制和目標環境的關鍵性。熱磁斷路器仍然是成本驅動、穩定環境條件和標準非關鍵負載的最佳選擇。對於極端或波動的溫度、高密度面板、高振動應用以及需要立即恢復正常運作的關鍵任務系統，必須使用液壓電磁斷路器。
CHINEHOW 提供電路保護解決方案，旨在支援工業控制、配電、通訊設備和其他要求嚴格的電氣應用。其產品選用可協助工程師平衡保護精度、環境適應性、安裝要求和長期系統可靠性。
使用紅外線熱成像技術進行全面的面板熱審核，以確定外殼內的真實工作溫度。
查看製造商的時間-電流特性曲線，使斷路器與負載的特定突波曲線精確匹配。
如果水平使用液壓磁性單元，請分析您的物理安裝方向並應用必要的校正係數。
在訂購替換庫存之前，請諮詢應用工程師，以驗證法規遵循和實體安裝。
答：主要優點是絕對的溫度抗擾性。它們不需要溫度降額，提供高精度和可客製化的跳閘曲線，允許跳閘後立即重置，並且與熱替代品相比，產生的內部熱量最小。
答：是的。由於它們依靠熱量來跳閘，因此在比校準基線更熱的環境中運行它們需要進行降額計算，以防止誤跳閘。
答：並非沒有考慮。由於它們在流體中使用移動核心，因此重力會影響它們的操作。水平或倒置安裝它們需要應用製造商指定的校正係數或使用特殊平衡的模型。
答：過載時，內部雙金屬片會因熱而發生物理彎曲。在斷路器機構成功重設之前，必須有時間冷卻並收縮回其原始形狀。
答：是的，由於其複雜的結構，它們的前期單位成本較高。然而，透過防止停機和消除主動面板冷卻的需要，它們通常可以在惡劣的環境中長期節省金錢。
答：液壓電磁斷路器通常在高振動環境中表現較好，因為熱磁斷路器的精確閉鎖機構更容易受到機械衝擊和振動引起的誤跳閘的影響。
