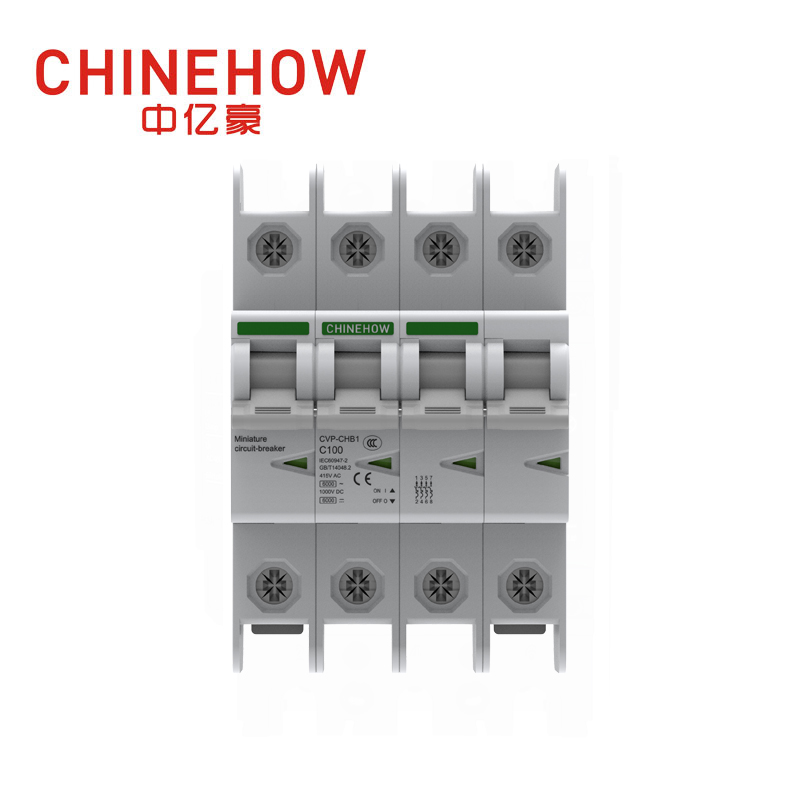

不正確的電路保護規範會帶來嚴重的操作和安全風險。指定錯誤的斷路器會導致令人煩惱的跳閘、加速設備退化以及災難性的火災危險。工程師面臨平衡特定負載要求（例如電阻與高電感曲線）與環境限制、安全標準和設施架構的持續挑戰。不匹配的組件會危及整個電網。
您必須評估多個技術參數以確保可靠運作和故障排除。我們將引入嚴格的技術框架來評估和指定正確的 微型斷路器。這包括根據安裝環境分析標稱電流額定值、特定脫扣特性、最大分斷能力和精確的極配置。我們將該框架基於現實世界的現場條件，繞過理論假設，並專注於實際負載計算和環境降額。
跳脫曲線決定應用：B、C 或 D 型曲線之間的選擇完全取決於負載的突波電流曲線（電阻與高電感）。
分斷能力是不可協商的：微型斷路器的短路能力必須超過安裝點的最大預期故障電流，以防止災難性故障。
極數配置必須與網路架構相符：1P、2P、3P、4P 的選擇取決於接地系統以及是否需要中性點隔離。
環境降額影響額定值：環境溫度、海拔高度和外殼密度需要重新計算額定額定電流。
目錄
電力網路需要雙重保護才能安全運作。您必須保護電纜和連接的設備免受兩種不同故障情況的影響：持續熱過載和瞬時短路。當電路長時間吸收略高於其額定容量的電流時，就會發生熱過載。這會慢慢降低電纜絕緣性能，最終導致故障。短路是直接相中性點或相對地故障所引起的立即、大量電流湧浪。正確的 微型斷路器 可以無縫處理這兩種情況。它可以在發生熱損壞或電氣火災之前隔離故障。現場工程師知道，依靠熔斷器來發揮這種雙重作用通常會導致保護不一致並導致更換期間的停機時間延長。機械斷路器提供可重設、校準的保護。
針對低水平、持續過載的保護依賴於斷路器內部的雙金屬片。該條帶由兩種不同的金屬焊接在一起組成。每種金屬有不同的熱膨脹係數。當電流流經帶材時，正常工作電流產生的熱量最少。當發生過載時，過量電流會產生大量熱量。當金屬以不同的速率膨脹時，雙金屬條會彎曲。這個彎曲動作故意緩慢。它提供反時限延遲。輕微的過載可能需要幾分鐘才能使斷路器跳脫。這允許暫時的、無害的浪湧，例如啟動小風扇。較大的過載會使帶材彎曲得更快，從而在幾秒鐘內觸發閂鎖機構以切斷電源。
短路需要立即乾預。雙金屬片反應太慢，無法防止完全短路的爆炸能量。為此，斷路器採用以螺線管線圈為中心的磁性脫扣機構。在正常負載條件下，線圈產生的磁場太弱，無法移動內部電樞。當發生短路時，電流會在幾毫秒內飆升至數百或數千安培。這種巨大的電流產生了強大的磁場。磁場立即拉動電樞，撞擊跳脫閂鎖並迫使觸點打開。此操作可在不到一秒的時間內消除故障。它可以防止災難性的電線熔化和設備損壞。

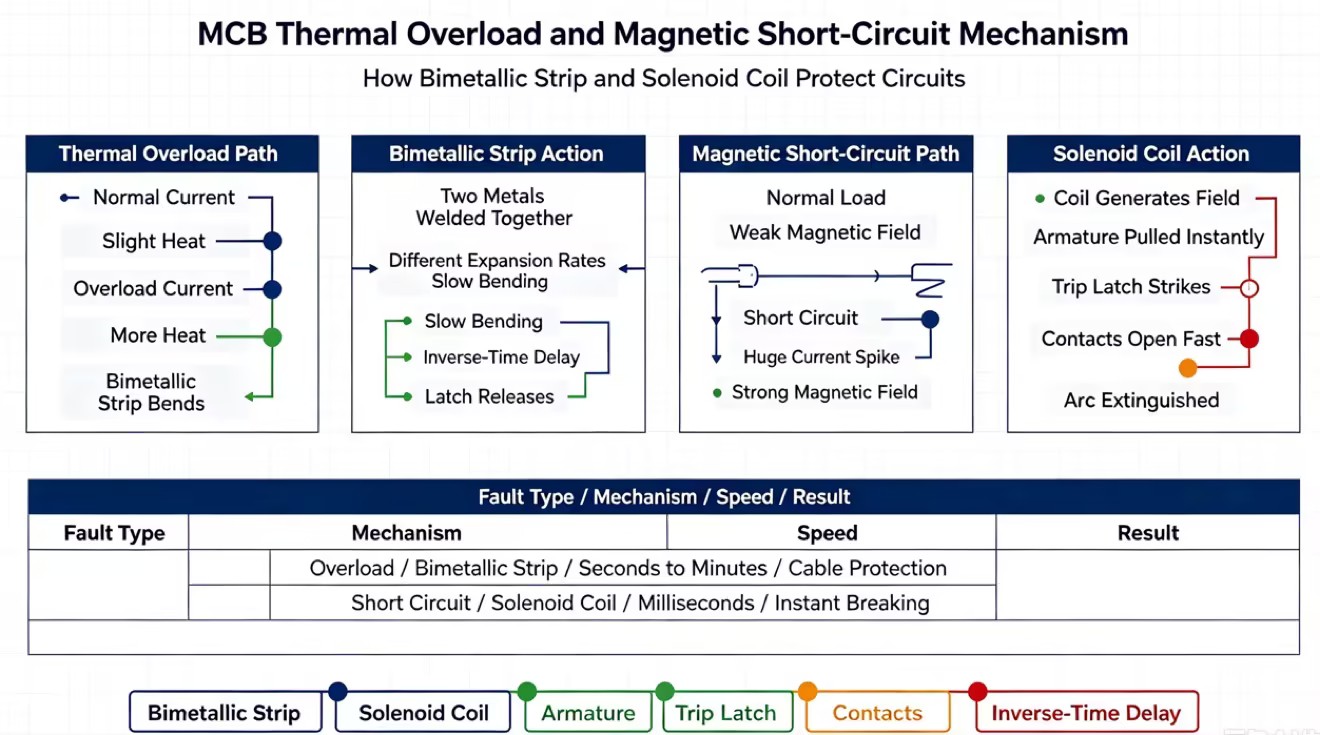

防護類型 | 內部機制 | 回應時間 | 目標故障條件 |
|---|---|---|---|
熱過載 | 雙金屬片 | 反時限延遲（秒到分鐘） | 持續過流、過載電路 |
磁短路 | 電磁線圈/電樞 | 瞬時（毫秒） | 完全短路、相間故障 |
確定正常工作電流是規格中的第一個數學步驟。您可以根據總連接負載功率和系統電壓來計算該值。對於標準單相電阻負載，公式很簡單。電流等於功率除以電壓。對於三相繫統或感性負載，您需要考慮功率因數和三的平方根。準確的負載計算可防止基線尺寸錯誤。您需要考慮電路上同時運作的所有設備，以建立真正的連續負載曲線。根據平方英尺或歷史經驗法則來猜測負載會導致斷路器尺寸過小和經常出現令人討厭的跳閘。
標準工程實務規定，連續負載不應超過斷路器標稱額定值的 80%。連續負載定義為以最大電流運轉三個小時或更長時間的任何負載。如果電路消耗連續 16 安培的電流，則無需安裝 16A 斷路器。以 100% 容量運作斷路器會持續產生內部熱量。這會將雙金屬片推至接近其跳閘閾值。當環境溫度發生微小波動時，它會導致誤跳閘。應用 80% 規則可確保熱穩定性。對於 16A 連續負載，除以 0.8 即可找到最小斷路器尺寸，即 20A。
製造商以標準化電流額定值生產這些設備。您無法訂購客製化 17.5A 斷路器。常見的標準額定值包括 6A、10A、16A、20A、32A、40A、50A 和 63A。高容量型號可擴充至 80A、100A 和 125A。一旦計算出所需的電流並應用 80% 規則，您就可以選擇下一個最高的標準尺寸。如果您的計算顯示需要 27A，則指定 32A 微型斷路器。選擇太接近計算負載的額定值可能會導致意外跳脫。選擇過高會損害下游電纜的熱保護。
斷路器上印刷的標稱額定值假定特定的環境溫度，通常為 30°C。安裝環境通常會偏離此基線。這需要數學降額以確保斷路器在現場條件下按預期運作。
降額係數 | 環境條件 | 對斷路器評級的影響 |
|---|---|---|
環境溫度 | 超過 30°C 校準點 | 降低電流承載能力。需要選擇更高的標稱額定值以防止過早熱跳脫。 |
高空 | 安裝高度2000公尺以上 | 降低冷卻效率和介電強度。降低載流能力和最大額定電壓。 |
相互加熱 | 多個斷路器相鄰安裝 | 限制氣流。需要應用分組因子乘數（例如，0.8）來考慮共享熱負載。 |
B 型曲線專為純阻性負載或突波電流極低的電路而設計。當電流達到額定電流的 3 至 5 倍時，磁脫扣機構就會啟動。您可以為住宅照明、標準電阻空間加熱器和長電纜線路指定 B 型。在長電纜線路中，由於電纜阻抗較高，故障電流可能相對較低。在馬達負載上使用 B 型斷路器可確保馬達啟動時立即跳脫。
C 型曲線是大多數涉及中等感性負載的商業和工業應用的標準選擇。在額定電流的5～10倍時瞬時跳脫。這種延遲允許小型馬達、螢光燈鎮流器和標準控制電路在不中斷電源的情況下汲取必要的啟動電流。如果您要保護使用者可能插入電動工具或小型壓縮機的工業設施中的標準電源插座，C 型可在突波耐受性和快速故障清除之間提供必要的平衡。
高感性負載需要 D 型曲線。這些負載產生大量突波電流，可持續幾個週期。磁性脫扣器經過校準，僅當電流峰值達到標稱額定值的 10 到 20 倍時才會啟動。您可以為重型電動馬達、大型變壓器、工業焊接設備和 X 光機指定 D 型。雖然 D 型可防止劇烈啟動期間的誤跳閘，但它需要仔細驗證電路的接地故障迴路阻抗。您必須確保斷路器在真正的短路期間仍能足夠快地跳閘。
某些工業應用需要超越標準 B、C 和 D 型材的高度專業化的脫扣特性。您必須將這些曲線與所連接設備的精確公差相匹配。
Z 型（2-3x In）和 A 型： 這些曲線非常靈敏。它們在額定電流的 2 至 3 倍時跳閘。您可以使用它們來保護高度敏感的半導體裝置、可程式邏輯控制器和精密的電子測量電路。即使是輕微、短暫的過流也可能會損壞這些矽元件。
K 型（8-12x In）： K 型曲線針對專門的馬達和變壓器保護進行了最佳化。它提供比 D 型稍緊的容差。這為馬達繞組提供了積極的保護，同時仍允許顯著的磁湧流。
曲線類型 | 磁跳閘閾值 | 典型現場應用 |
|---|---|---|
B型 | 3至5次 | 電阻負載、長電纜、住宅照明電路 |
C型 | 5 至 10 次 | 中等感性負載、小型馬達、商用電源插座 |
D型 | 10 至 20 次 | 重感性負載、變壓器、工業焊接機 |
Z/A型 | 2 至 3 次 | 高靈敏電子、PLC、半導體保護 |
K型 | 8 至 12 次 | 專門的馬達和變壓器繞組保護 |
分斷能力代表斷路器在不遭受物理損壞、不焊接接觸點或無法清除故障的情況下可以安全中斷的絕對最大故障電流。以千安 (kA) 為單位進行測量。當發生短路時，電流繞過正常負載電阻並出現大量尖峰。住宅應用通常需要 6kA 的分斷能力。工業環境具有較大的變壓器和較粗的電源電纜，通常需要 10kA、15kA 甚至 25kA 的容量。指定正確的分斷能力是一項嚴格的安全要求。
了解測試標準之間的差異對於工業規範至關重要。 Ics 或 Icn 表示斷路器可以安全中斷並保持完全可操作以繼續使用的最大電流。 Icu 定義了設備可以安全中斷一次的絕對最大故障電流。如果斷路器清除其 Icu 等級的故障，則它已成功防止火災。然而，內部接點和滅弧室可能會被損壞。這需要立即更換裝置。您設計的系統應使預期故障落在 Ics 評級範圍內。
您無法猜測所需的分斷能力。您可以計算特定安裝點的預期短路電流 (PSCC)。 PSCC 是斷路器輸出端子處發生完全短路時流過的最大潛在電流。此計算依賴於上游供電變壓器的尺寸以及從變壓器到配電板的電纜的總阻抗。更大的變壓器和更短、更粗的電纜會導致更高的 PSCC。所選 微型斷路器的 kA 額定值必須嚴格大於計算出的 PSCC。
在具有 10kA PSCC 的位置安裝容量為 6kA 的斷路器可確保在短路期間發生災難性故障。內部滅弧室將無法熄滅觸點開啟時所產生的電弧。強烈的熱量會將觸點焊接在一起。這使得大量故障電流繼續向下游流動。它會立即導致電纜絕緣火災、潛在的電弧閃光爆炸以及塑膠外殼的物理破裂。分斷能力過小是嚴重違反電氣安全規範的行為。
單極斷路器是基本 230V 單相電路的標準選擇。它們僅切換帶電相導體。中性線在端子排上保持牢固連接。單極+中性線設備佔據相同或稍多的實體空間，但它們同時切換相線和中性線。在 SPN 設備中，只有相導體包含熱磁保護。中性極只是一個同時斷開的隔離開關。當地法規要求完全隔離電路進行維護時，您可以使用 SPN。
雙極斷路器可切換相線和中性線。兩個極都包含熱保護和磁保護機制。您可以在中性點故障風險較高的單相繫統中指定 2P 斷路器。它們也用於中性線不以大地為參考的特定 IT 接地系統。如果故障導致中性線在危險電壓下通電，2P 斷路器可確保偵測到故障，並將兩根導線安全地與電源斷開。
三極配置專門用於不需要分佈式中性線的標準 400V 三相負載。最常見的應用是三相工業馬達。斷路器同時監控所有三相導線。如果任何單相發生過載或短路，內部機械聯動裝置將確保所有三個極一起跳閘。這種同時跳脫可防止馬達出現單相。單相會迅速過熱並損壞馬達繞組。
四極和三極 + 中性線斷路器可處理包含中性線的三相繫統。 TPN 設備保護三相，同時提供開關、未受保護的中性極進行隔離。真正的 4P 斷路器為所有四個極提供熱磁保護。您可以為三相不平衡負載指定 4P 斷路器，其中顯著的諧波電流可能會使中性線過載。它們也用於嚴格隔離規則要求在故障期間完全斷開所有帶電導體的環境。
桿配置 | 保護桿 | 交換極數 | 主要用例 |
|---|---|---|---|
1P（單極） | 僅相 | 僅相 | 標準 230V 單相電路，實心上性線 |
SPN（單極+中性） | 僅相 | 相線和中性線 | 需要中性點隔離進行維護的單相電路 |
2P（雙極） | 相線和中性線 | 相線和中性線 | 具有高中性點故障風險或 IT 接地的單相繫統 |
3P（三極） | 所有 3 階段 | 所有 3 階段 | 標準400V無分散式中性線三相馬達負載 |
4P（四極） | 所有 3 相 + 中性線 | 所有 3 相 + 中性線 | 三相不平衡負載或嚴格的完全隔離要求 |
斷路器的額定工作電壓必須嚴格大於或等於線路最高工作電壓。在 400V 電路上安裝額定電壓為 230V 的設備會損害內部絕緣和滅弧能力。發生故障時，較高的電壓可能會導致電弧跨越開路觸點。這維持了短路。您驗證系統電壓並確保所選組件經過特定電壓等級的認證。
交流電和直流電在故障期間的表現完全不同。交流電壓自然地每秒過零伏特 50 或 60 次。交流斷路器依靠這個零交叉點來幫助熄滅觸點打開時產生的電弧。直流電壓永遠不會過零。它提供持續、源源不絕的能量供應。如果在直流電路（例如太陽能光電陣列或電池儲存系統）上使用標準交流斷路器，內部滅弧室將無法斷開直流電弧。電弧會持續存在，熔化觸點並引起火災。您可以指定配備專用磁吹滅弧裝置的專用直流額定斷路器，以迫使直流電弧進入滅弧室。
在選擇分斷能力之前，使用變壓器 kVA 和電纜阻抗資料計算配電板上準確的預期短路電流 (PSCC)。
審核設施的單線圖，以驗證所選跳脫曲線是否與上游保護裝置正確協調，以確保完全選擇性。
查看製造商的技術資料表，根據環境溫度、海拔高度和相鄰安裝密度應用正確的降額係數。
驗證所選斷路器的實體端子容量是否與接線表中指定的所需電纜橫斷面相符。
答：主要區別在於電流容量和可調性。微型斷路器通常可處理高達 125A 的電流，並具有固定的跳脫設定。塑殼斷路器可處理更大的負載，高達 2500A。它們通常具有可調節的熱和磁跳閘設置，使工程師能夠微調複雜工業網路的保護。
答：您的選擇完全取決於特定負載的突波電流大小。對於小型馬達和螢光燈等標準感性負載，請使用 C 型，這些負載在啟動時消耗其額定電流的 5 到 10 倍。將 D 型用於重型電感負載，例如變壓器和大型工業電機，其消耗的電流是其額定電流的 10 到 20 倍。
答：如果預期短路電流超過斷路器的分斷能力，內部滅弧室無法熄滅電弧。強烈的熱量會將內部觸點焊接閉合，從而允許大量故障電流繼續流動。這會立即導致電纜火災、外殼破裂以及電氣系統的災難性故障。
答：不會。斷路器尺寸過大會帶來嚴重的安全風險。斷路器的尺寸可保護下游電纜。如果在額定電流為 20A 的電纜上安裝 40A 斷路器，則持續的 35A 過載會在超大斷路器偵測到故障並跳脫之前熔化電纜絕緣層並引發火災。
答：根據 IEC 60947-2 標準，工業環境通常需要 10kA 到 25kA 之間的分斷能力。這明顯高於住宅應用的 6kA 容量標準。工業設施具有更大的供電變壓器和更低的電纜阻抗，這會產生更高的預期故障電流。
答：不會。它們只能防止帶電導體之間的過流和短路。它們不能偵測對地的小漏電流。為了保護人員免受電擊並偵測接地故障，必須安裝漏電保護器 (RCD) 或使用具有過電流功能的漏電斷路器 (RCBO)。
答：不會。交流電壓每秒會多次自然地穿過零伏，這有助於在斷路器打開時熄滅電弧。直流電流沒有零交叉點，使得電弧更難斷開。標準交流斷路器無法熄滅直流電弧，從而導致觸點焊接和嚴重火災危險。
