太陽能裝置中的電氣保護不當會直接導致災難性的系統故障、持續的電弧故障和嚴重的電氣火災。安裝人員在了解直流和交流負載要求之間的差異時經常面臨技術困惑。他們很難為 600V、1000V 或 1500V 等高電壓額定值指定正確的組件。在高壓太陽能環境中，組件尺寸過小或誤用標準住宅斷路器會造成巨大的安全隱患，威脅財產和生命。

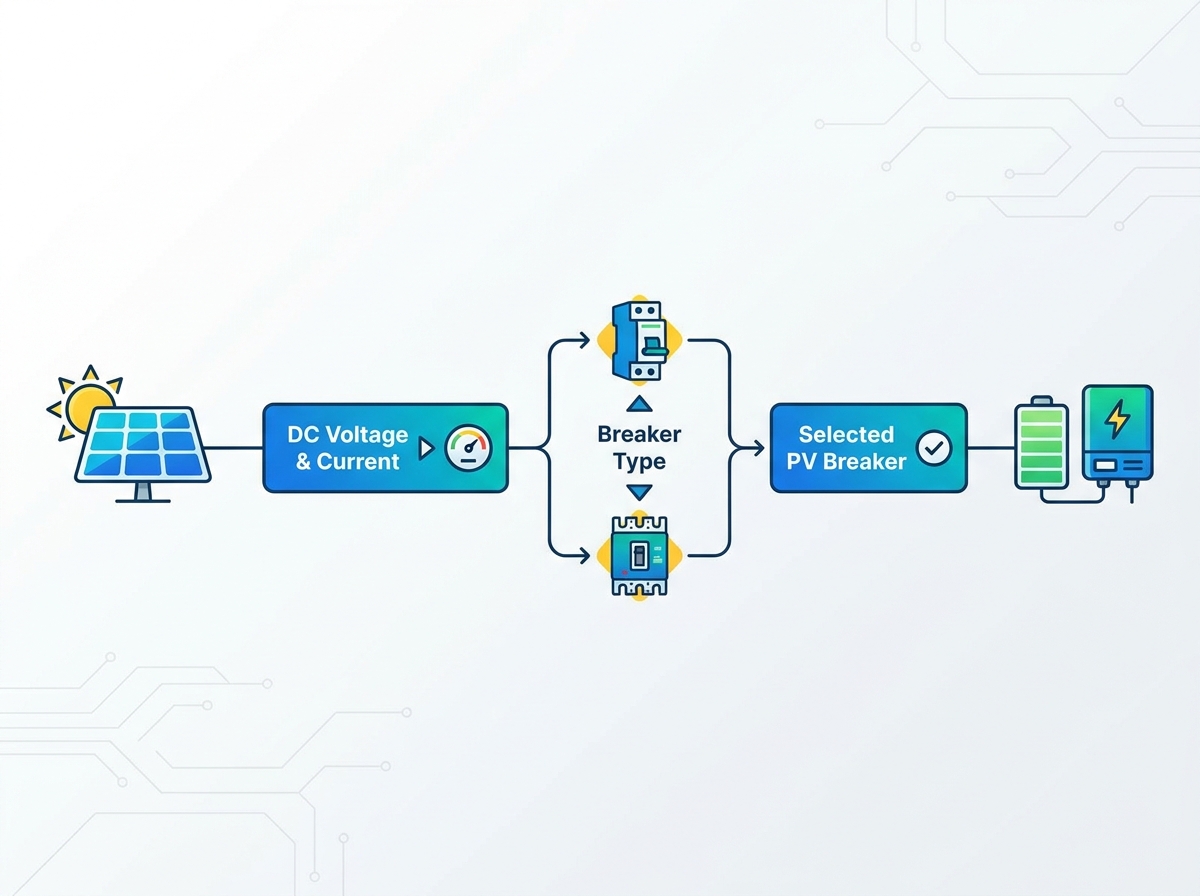

您需要一個基於工程的系統框架來評估、調整和選擇正確的保護設備。本指南提供了選擇的清晰方法 太陽能光伏斷路器。您將了解如何確保整個專案符合國家電氣規範 (NEC) 或國際電工委員會 (IEC) 的要求。我們涵蓋精確的規模規則、戰略組件佈局和風險緩解策略，以最大限度地延長系統壽命和操作安全性。
任何保護裝置的主要功能是在異常電流造成不可逆轉的損壞之前將其中斷。接地故障、短路或內部組件故障會導致過大的電流流經您的佈線基礎設施。當電線被鋒利的太陽能安裝導軌擠壓時，產生的短路會立即融化絕緣層。正確指定的 太陽能光電斷路器 可以在幾毫秒內檢測到這些熱和磁異常。它會在 THWN-2 或 PV 電線絕緣性能下降之前切斷電路。這種快速響應可以防止設備損壞並消除陣列或電氣室內潛在的點火源。
現場技術人員知道過流事件不僅僅是理論上的。損壞的太陽能板背板或浸水的 MC4 連接器很容易形成接地路徑。如果沒有可靠的斷路器，只要有陽光，故障電流就會繼續流動，從而將金屬導管變成加熱元件。斷路器充當最終的故障安全裝置，隔離故障區域，同時保持現場其餘部分的運作。
在日常維護過程中，您必須安全隔離光伏陣列、逆變器或電池組。負載斷路使技術人員能夠在負載下安全地斷開特定係統區域的電源。此功能可實現 OSHA 等職業安全法規要求的嚴格鎖定/掛牌 (LOTO) 程序。當技術人員打開斷路器時，他們會透過手柄機構使用實體掛鎖。這保證了當它們在暴露的母線或逆變器端子上工作時電路保持死區。
緊急救援人員也嚴重依賴這些可見的斷開點。消防員需要可靠的機制來在結構火災或大範圍電網故障期間快速保護現場。標記清晰的斷路器提供了一種快速、直觀的方法，可以在緊急救援人員開始切入屋頂結構之前關閉高壓直流線路。
滿足監管標準為您的專案成功奠定了基礎。組件必須攜帶適當的認證，以透過當地管轄機構 (AHJ) 檢查並連接到公用電網。尋找北美安裝中光伏專用斷路器的 UL 489B 清單。此特定 UL 標準在極端直流負載循環下測試斷路器，以確保它們能夠應對太陽能發電的獨特壓力。國際項目通常要求嚴格符合 IEC 60947-2。
使用經過認證的設備可以保持您的保險有效性。如果現場發生不可預見的電氣故障，它也會嚴重限制您的責任。檢查員將立即標記任何使用未列出組件的安裝並使其失敗，從而迫使成本高昂的返工並推遲專案調試。
中斷直流電流本質上比中斷交流電流更困難。交流電每秒數十次穿越零伏特。這種自然的過零有助於自動熄滅電弧，因為電壓降至零，從而暫時停止能量流。直流電提供連續、不屈服的能量流。當金屬觸點在負載下的直流電路中分離時，電位會電離周圍的空氣。
這種電離會產生過熱的等離子弧，該等離子弧能夠在物理間隙中自我維持。此電弧的溫度可能超過 10,000 華氏度，很容易熔化標準塑膠外殼和銅接點。專用 太陽能光電斷路器 使用內部磁吹滅弧裝置和專用滅弧室。永久磁鐵將等離子弧推離觸點並進入一系列金屬分流板。這些板在不到一秒的時間內主動拉伸、冷卻和熄滅連續電弧。
系統規模決定了您所需的斷路器外形尺寸。微型斷路器 (MCB) 可有效處理較低的電流負載。安裝人員通常將它們用於住宅線路保護，最大電流約為 63A。它們可輕鬆安裝在緊湊匯流箱內的標準 35mm DIN 導軌上。塑殼斷路器 (MCCB) 管理高電流商用陣列。您也可以將 MCCB 用於故障電流超過 1000A 的大型電池組。 MCCB 提供堅固的實體外殼、重型接線端子以及公用事業規模故障清除所需的更高中斷能力。
| 功能 | 微型斷路器 (MCB) | 塑殼斷路器 (MCCB) |
|---|---|---|
| 安培範圍 | 1A 至 63A（很少為 125A） | 100A 至 2500A+ |
| 典型電壓 | 高達 1000V 直流 | 高達 1500V 直流 |
| 太陽能初級應用 | 單獨串保護、小型充電控制器 | 主陣列斷開器、大型電池組、商業組合器 |
| 分斷能力（AIC） | 較低（通常為6kA至10kA） | 非常高（通常為 25kA 至 100kA+） |
| 物理足跡 | 緊湊型標準 DIN 導軌安裝 | 體積大、重，需專用背板安裝 |
交流斷路器嚴格屬於太陽能係統的後逆變器側。它們管理流向主配電板或交流子麵板的轉換後的交流電。切勿將它們安裝在逆變器的直流側。他們將太陽能發電與該地點現有的電力基礎設施連結起來。這些斷路器必須與電網電壓同步並處理併網逆變器的特定回饋動態。
安裝交流回饋斷路器時，必須遵守 NEC 705.12（通常稱為 120% 規則）。此規則確保公用電網和太陽能逆變器的聯合供電不會超過主面板母線的熱額定值。交流斷路器必須位於母線的與主公用設施斷路器相反的一端，以安全地分配熱負荷。
極化斷路器要求電流沿著一個特定方向流動。內部磁吹器的方向是根據精確的流動路徑將電弧推入溜槽中。安裝人員必須嚴格按照外殼上印製的線路和負載標記進行接線。如果向後連接極化斷路器，磁鐵會將等離子弧推離滅弧室並進入塑膠外殼，導致斷路器在故障期間爆炸。
非極化斷路器可以安全地處理雙向電流。電池充電和放電電路必須使用非極化版本。當電池從吸收太陽能電池陣列的電荷切換到為現場負載供電時，電流方向會反轉。非極化斷路器利用更複雜的內部幾何形狀來熄滅電弧，無論電流以哪種方式傳播。
尺寸確定直接從太陽能板製造商的數據表開始。找出特定模組的短路電流 (Isc) 值。您必須應用標準 1.25 乘數來考慮連續負載，因為太陽能電池陣列一次運行超過三個小時。 NEC 合規性需要第二個 1.25 乘數來處理雲邊緣效應和極端太陽輻照度。這將建立一個組合的 1.56 乘數 (1.25 × 1.25)。
將組串的總 Isc 乘以 1.56，以決定的絕對最小額定電流 太陽能光電斷路器。例如，如果您的面板的 Isc 為 13.1A，則計算結果為 13.1A × 1.56 = 20.43A。不能使用 20A 斷路器，因為它低於計算值。您必須四捨五入到下一個市售標準尺寸，即 25A 斷路器。這可確保斷路器在陽光照射尖峰時段不會出現令人討厭的跳脫。
適當的電壓大小可防止開路接點上發生電弧閃絡。使用面板資料表計算串的開路電壓 (Voc)。您必須根據特定安裝地點的最低預期環境溫度調整該值。寒冷的氣溫使太陽能板電壓明顯高於標準測試條件。使用郵遞區號的歷史 ASHRAE 極端最低溫度資料來找到正確的溫度係數乘數。
如果您有 10 個串聯電池板，每個電池板的 Voc 為 45V，則您的基線電壓為 450V。然而，在寒冷的冬天早晨，該電壓可能會飆升至 510V。將溫度調節後的 Voc 對應到標準斷路器額定值。常見的直流額定值包括 500V、600V、1000V 和 1500V。在這種情況下，500V 斷路器就不夠用了，而且很危險。您必須選擇 600V 直流斷路器才能安全應對寒冷天氣的電壓尖峰。
不同的系統組件在啟動和運作期間表現出獨特的電流行為。跳脫曲線準確地指示了斷路器對過電流的反應速度。選擇錯誤的曲線會導致操作麻煩和不斷的手動重置。
| 跳脫曲線類型 | 跳脫閾值（額定電流的倍數） | 最佳太陽能應用 |
|---|---|---|
| B曲線 | 3 倍至 5 倍 | 高阻性負載、長線路、低短路故障等級。 |
| C曲線 | 5 倍至 10 倍 | 標準光電組串保護，一般逆變器負載，最常見的太陽能選擇。 |
| D曲線 | 10 倍至 20 倍 | 重型馬達負載、井泵、具有大量變壓器突波的大型電池逆變器。 |
將跳脫曲線與逆變器和電池組的特定突波特性相符。為井泵供電的大型離網逆變器需要 D 曲線斷路器來處理瞬時突波而不跳脫。在相同情況下使用 B 曲線斷路器會導致每次泵浦啟動時立即跳脫。
該區域需要高壓直流斷路器作為組串組合器或主光伏斷路器。這些斷路器將原始的、波動的太陽能發電與系統的其他部分隔離。您必須 在此特定區域SPD 將瞬態過電壓安全地分流至接地電極系統。 中將太陽能光電斷路器與電湧保護裝置 (SPD) 配對。
這種戰略配對可以防止雷擊或突然的電網突波損壞敏感且昂貴的逆變器電子設備。匯流箱接線時，確保斷路器之間有足夠的間距，以利於散熱。在不通風的情況下將太多斷路器緊密地組合在一起會降低其有效熱跳脫閾值。
電池保護需要高電流、低電壓的元件。磷酸鐵鋰 (LiFePO4) 和鉛酸電池組由於其極低的內阻而具有巨大的短路潛力。電池端子之間的完全短路會立即釋放數千安培的電流。您必須選擇具有極高安培中斷能力（AIC）的斷路器。
標準微型斷路器在這些極端條件下會熔斷或爆炸。使用重型 MCCB 或專門的高中停電電池斷路器來安全地清除這些災難性故障。許多安裝人員在這裡使用混合方法，安裝 T 類熔斷器以實現終極短路保護，並與用作手動斷開和過載保護器的重型 MCCB 串聯。
交流回饋斷路器將逆變器直接連接到房屋接線。根據變頻器的最大連續交流輸出電流來決定此斷路器的規格。將標準 125% 連續負載乘數套用於此輸出值。如果您的逆變器輸出最大 32A 交流電，則將 32A 乘以 1.25 即可得到 40A。您將在主面板上安裝一個 40A 交流斷路器。
確保此斷路器符合主機板的母線額定值限制。如果主面板具有 200A 母線和 200A 主斷路器，則 120% 規則允許最大 40A 的太陽能回饋（200A × 1.2 = 240A；240A - 200A = 40A）。如果您的太陽能係統需要 60A 斷路器，則必須降低主公用設施斷路器的額定值或在主面板之前執行線路側分接。
與機械斷路器相比，直列直流熔斷器的初始投資較低。然而， 太陽能光電斷路器 提供了卓越的操作便利性、即時重設性和清晰的視覺跳閘指示。在大型商業陣列中尋找並更換熔斷的保險絲會導致嚴重的停機時間和維護困難。每次上門更換 5 美元的保險絲，營運和維護 (O&M) 提供者都會花費數百美元的勞動力和差旅時間。
安裝人員經常使用混合設計策略來平衡這些因素。它們利用保險絲對匯流箱內的各個串進行保護。然後，他們將它們與充當主陣列斷開連接的重型斷路器配對。這優化了安全性和維護效率，使現場管理人員能夠輕鬆重置主斷路器，同時保持各個組串受到廉價、高中斷熔斷器的保護。
指定一級製造商可以獲得卓越的長期投資回報。高級斷路器採用優質銀合金接點和堅固的機械連桿。這些材料在數千次操作循環中可抵抗微焊接和降解。在日常太陽循環的持續熱應力下，低級替代品通常會失敗。
未經認證的組件會帶來隱藏的營運負擔。過早失效、誤跳脫和電氣檢查失敗都會破壞專案進度。投資經過驗證的、經過認證的設備可以保證在您最需要的時候可靠地清除故障。當 AHJ 檢查員因缺乏有效的 UL 489B 列名標誌而導致整個安裝失敗時，在通用進口斷路器上節省的幾美元將很快消失。
安裝在炎熱環境中的斷路器面臨嚴峻的熱挑戰。室外匯流箱或炎熱的閣樓使環境溫度遠高於標準實驗室測試條件。這種多餘的熱量會導致熱磁斷路器在遠低於其實際額定電流的情況下跳脫。位於 50°C (122°F) 外殼中的 20A 斷路器可能僅在 16A 電流時跳脫。
您必須在選用階段應用製造商溫度降額表。如果圖表顯示高溫下的降額係數為 0.8，則必須將所需的電流強度除以 0.8 才能找到正確的斷路器尺寸。利用具有足夠通風、通氣孔或物理遮陽的 IP65 或 NEMA 4X 外殼來有效管理內部熱量累積。
電線在日常太陽週期中加熱和冷卻時會膨脹和收縮。隨著時間的推移，這種熱循環會鬆開機械連接。鬆動的端子會增加電阻，產生局部熱。這會產生一個危險的回饋迴路，稱為熱失控。終端最終熔化，導致外殼內發生嚴重火災。
強制要求在每次安裝時使用經過校準的扭矩螺絲起子。請遵循設備上印製的製造商的準確扭力規格，通常以英吋-磅 (in-lbs) 為單位進行測量。切勿依賴標準螺絲起子的「感覺」。安排年度熱成像檢查，使用紅外線攝影機在斷路器端子升級為火災之前檢測到熱點。
二級市場上有假冒的直流斷路器，它們實際上是帶有重印標籤的廉價交流斷路器。安裝這些設備會在故障期間導致災難性火災，因為它們無法熄滅直流電弧。它們缺乏必要的磁吹滅弧裝置和滅弧室，完全依靠欺詐性貼紙來通過目視檢查。
僅從授權的工業電氣經銷商處採購您的組件。避免從未經驗證的線上市場購買關鍵安全設備。在授權在您的網站上進行安裝之前，請務必驗證官方測試資料庫中的 UL 或 IEC 列名號。如果高壓直流斷路器的價格看起來好得令人難以置信，那麼它很可能是危險的假冒產品。
太陽能 光電斷路器 是重要的生命安全和資產保護裝置。對於系統的生存而言，尺寸和規格的精確度仍然是不容妥協的。為確保安裝安全、可靠且符合規範，請立即執行以下步驟：
答：絕對不是。交流斷路器缺乏熄滅直流電弧所需的滅弧室和磁吹熄弧裝置。在直流太陽能電路上使用交流斷路器會導致持續電弧、設備快速損壞以及嚴重的火災風險。
答：將太陽能電池陣列的總短路電流 (Isc) 乘以 1.25 以考慮連續負載。為了符合 NEC 標準，再乘以 1.25，得到 Isc 的總乘數 1.56。始終四捨五入到下一個可用的標準斷路器尺寸。
答：隔離開關提供手動斷開維護功能，但不提供過流或短路的自動保護。斷路器提供手動隔離和自動跳脫機制，可在電氣故障造成損壞之前清除。
答：極化直流斷路器使用針對某一特定方向的電流進行最佳化的內部磁鐵，將電弧推入滅弧室。如果反向接線，磁鐵會將電弧推離滑槽，從而在故障期間損壞斷路器。
答：安培分斷能力 (AIC) 表示斷路器在不熔焊或爆炸的情況下可以安全清除的最大故障電流。高 AIC 額定值在大型電池組附近尤其重要，因為電池組在完全短路時可以放電數千安培。
答：斷路器使用對熱產生反應的熱機制。室外外殼內的高環境溫度可能會導致斷路器在低於其額定電流的情況下跳脫。您必須使用製造商降額表來適當增加斷路器的尺寸，以適應炎熱環境。
