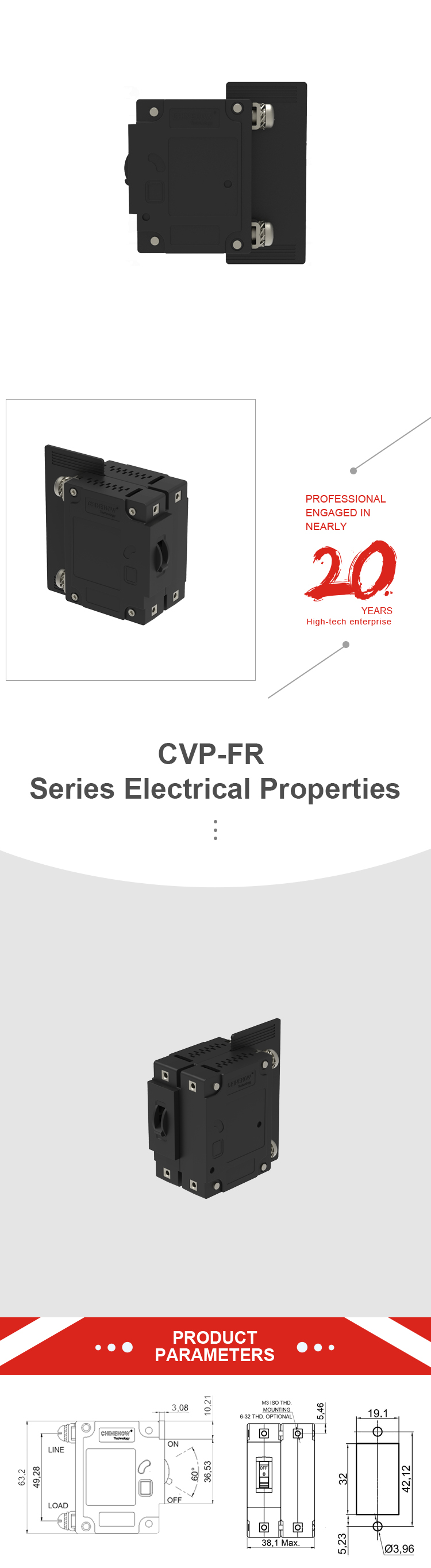

CVP-FR 液壓電磁斷路器短手柄執行器,帶 M5 螺釘 2P,帶端子擋板

極數 1、2、3、4極(可選)
當前的
評級

AC 0.1-125A(1極),0.5-100A(2,3&4極)
DC 0.1-100A(1,2,3&4極),175A,250A



最大限度
電壓

250V 交流電,277/480V 交流電,50/60Hz,
240V AC,50/60Hz(UL489);80V DC

電壓線圈 6V DC,12V DC;120V AC
輔助開關
評分

SPDT;7A,250V AC,7A(Res),28V DC,4A(Ind)0.25A-28V DC,0.1A-125V AC
絕緣電阻 ≥100MΩ 在 500V DC
介電強度 1500V,50/60Hz 端子之間 electrical 50/60Hz
反抗/
阻抗

ON狀態下線路與負載端之間的值
ENDURANCE 機械壽命為 10k 次循環(每分鐘操作 6 次),電氣壽命為額定電流和電壓下的 6k 次循環
TRIP-FREE 過載時,即使手柄強行保持在 ON 位置,斷路器也會在內部跳閘
TRIP INDICETION 過載時手柄處於 OFF 位置。對於中間行程,過載時手柄處於中間位置
顯示的所有曲線曲線數據代表斷路器在 77°F (25°C) 環境溫度下無預加載時的響應。斷路器安裝在標準的壁掛位置。在 50 安培和更小的額定電流下,最小浪湧脈衝容限處理能力是標準延遲額定電流的 12 倍和高浪湧延遲額定電流的 25 倍。這些值基於 60Hz 1/2 週期、8.33 毫秒脈衝。高浪湧延遲應適用於具有短持續時間的高初始浪湧電流的應用,例如開關電源、高容性負載和變壓器負載。
工作溫度 -40℃ 至 +85℃
推薦扭矩 #6-32 或 M3 安裝嵌件 0.8-1.0 Nm;#8-32 或 M4 螺絲端子 1.4-1.7 Nm;#10-32 或 M5 螺絲端子 1.7-2.3 Nm;#1/4-20 或 M6 螺絲端子 3.4-4.0 Nm
最大極數 4 極
安裝類型 M3 螺絲,6-32 螺絲(可選)
端子 M5 螺柱,M6 螺柱,推入式,螺絲,雙(QC),夾子端子(可選)
ACTUATOR長柄、角搖桿、平搖桿、平搖桿(帶鎖)(可選)
錶殼顏色 黑色
標準 EN60934,UL1077,GB17701,UL489A
