極數 | 1,2,3,4極 |
當前的 | AC 0.1-125A(1極),0.5-100A(2,3&4極) |
最大限度 | 250V 交流電,277/480V 交流電,50/60Hz, |
電壓線圈 | 6V直流,12V直流;120V交流 |
輔助開關 | SPDT;7A,250V AC,7A(Res),28V DC,4A(Ind)0.25A-28V DC,0.1A-125V AC |
絕緣電阻 | 500V DC時≥100MΩ |
介電強度 | 1500V,50/60Hz 電氣 50/60Hz 端子之間 |
反抗/ | ON狀態下線路與負載端之間的值 |
耐力 | 在額定電流和電壓下,機械壽命為 10k 次(每分鐘操作 6 次),電氣壽命為 6k 次 |
無旅行 | 過載時即使手柄強行保持在ON位置,斷路器也會內部跳閘 |
行程指示 | 過載時手柄處於關閉位置。對於中途,過載時手柄處於中間位置 |
所有曲線 | 所示曲線數據表示斷路器在 77°F (25°C) 環境溫度下的響應,無預加載。斷路器安裝在標準的壁掛位置。在 50 安培和更小的額定電流下,最小浪湧脈衝容限處理能力是標準延遲額定電流的 12 倍和高浪湧延遲額定電流的 25 倍。這些值基於 60Hz 1/2 週期、8.33 毫秒脈衝。高浪湧延遲應適用於具有短持續時間的高初始浪湧電流的應用,例如開關電源、高容性負載和變壓器負載。 |
溫度操作 | -40℃至+85℃ |
推薦扭矩 | #6-32 或 M3 安裝嵌件 0.8-1.0 Nm;#8-32 或 M4 螺絲端子 1.4-1.7 Nm;#10-32 或 M5 螺絲端子 1.7-2.3 Nm;#1/4-20 或 M6 螺絲端子 3.4-4.0 Nm |
最大極數 | 4極 |
安裝類型 | M3螺絲,6-32螺絲 |
終端機 | M5螺柱,M6螺柱,推入式,螺絲,雙(QC),夾端子 |
執行器 | 長柄,角搖桿,平搖桿,平搖桿(帶鎖) |
外殼顏色 | 黑色的 |
標準 | EN60934,UL1077,GB17701,UL489A |
狀態: | |
---|---|
數量: | |

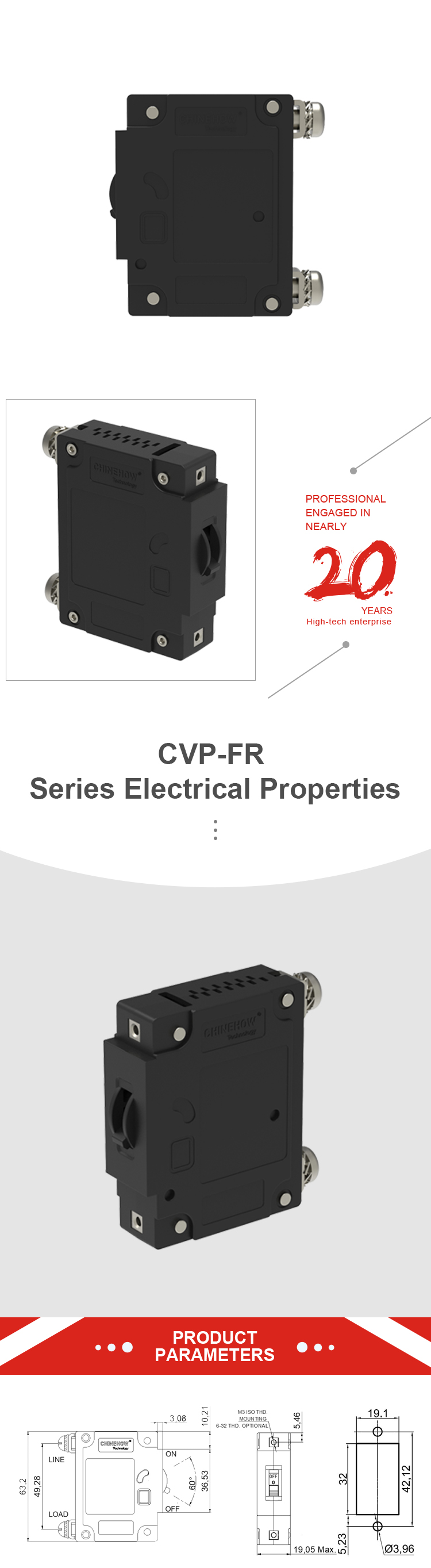

CVP-FR
Chinehow
