高密度 5G 網路和邊緣運算基礎設施的部署將遠端設備外殼推向了熱和空間極限。這暴露了傳統熱電路保護的弱點。室外基地台和密集伺服器機架的溫度波動會導致熱斷路器降額。您會在夏天出現令人煩惱的跳閘，或是在冬天出現延遲跳閘。這會導致不必要的維護調度和不可接受的網路停機。
為了在不可預測的環境中實現連續正常運行，電信工程師對液壓磁路保護進行了標準化。本指南評估了該技術的運作方式、電信應用的關鍵選擇標準以及實施權衡。我們專注於實際的現場部署和工程規範，以保持遠端站點在線。
溫度無關性： 液壓電磁斷路器根據電流感應磁通量而不是熱量脫扣，確保在 -40°C 至 +85°C 範圍內保持一致的性能，而無需降額。
針對直流電源進行了最佳化： 這些斷路器本質上適合電信和寬頻網路中的 48VDC 架構標準。
減少營運負擔： 消除溫度引起的誤跳閘大大減少了遠端維護調度並提高了網路可靠性。
方向限制： 與熱斷路器不同，液壓磁性裝置依賴重力和流體動力學，這意味著安裝方向必須嚴格考慮到面板設計中。
目錄
無論周圍環境條件如何，電信配電都需要 99.999% 的可靠性。網路營運商不能容忍由環境因素而非實際電氣故障引起的電力中斷。現代部署在現場面臨嚴峻的熱現實。無空調的室外大型基地台機櫃、桿上安裝的小型基地台以及密集的 1U/2U 機架式配電單元會經歷劇烈的溫度波動。這些外殼捕獲有源電子設備產生的熱量。外部天氣條件進一步加劇內部溫度，使組件超出其標準工作極限。
傳統的熱雙金屬斷片機的運作機制在這些環境中會失效。它們依靠熱量來發揮作用。當電流通過雙金屬片時，它會升溫並彎曲。它最終會在過載期間斷開電路。環境熱人為地降低了此跳脫閾值。在炎熱的夏日，額定電流為 20 安培的斷路器可能會在 15 安培時跳閘。這會導致令人討厭的跳閘。極冷會使雙金屬片變硬。這提高了跳閘閾值，使危險的過流持續時間比預期的要長。這會對敏感的無線電頭帶來嚴重的設備損壞風險。
錯誤跳閘對營運的影響是巨大的。誤跳閘直接導致基地台離線和網路覆蓋範圍下降。向偏遠或難以訪問的蜂窩基地台派遣緊急技術人員會迅速耗盡維護資源。恢復電源通常需要簡單的手動重置。如果從一開始就使用正確的溫度穩定保護裝置，就可以完全避免上門事故。工程師必須設計完全忽略環境天氣的面板。
現場技術人員經常遇到熱斷路器由於持續的熱循環而隨著時間的推移而退化。在反覆暴露於極熱和極冷的環境後，雙金屬片就會失去原來的校準。這種退化會導致不可預測的跳脫曲線。在第一年完美承載 15 安培的斷路器可能會在第三年在 12 安培時開始跳閘。這迫使過早更換整個 PDU 或單一斷路器。升級保護機制消除了這種退化變數。
了解不同電路保護技術的操作機制決定了網路的可靠性。熱斷路器依靠熱。熱磁斷路器結合了熱和磁力。液壓電磁斷路器完全依賴磁通量和流體動力學。這種根本差異使得液壓磁力技術更適合無條件的電信環境。
特徵 | 熱斷路器 | 液壓電磁斷路器 |
|---|---|---|
跳脫機制 | 雙金屬片（熱相關） | 電磁閥和緩衝器（磁性相關） |
溫度降額 | 高（需要降額計算） | 無（100% 額定值，與環境溫度無關） |
故障後復位時間 | 延遲（必須先冷靜） | 立即（無需冷卻） |
突波電流處理 | 基於物理條固定 | 可透過流體黏度（行程曲線）進行客製化 |

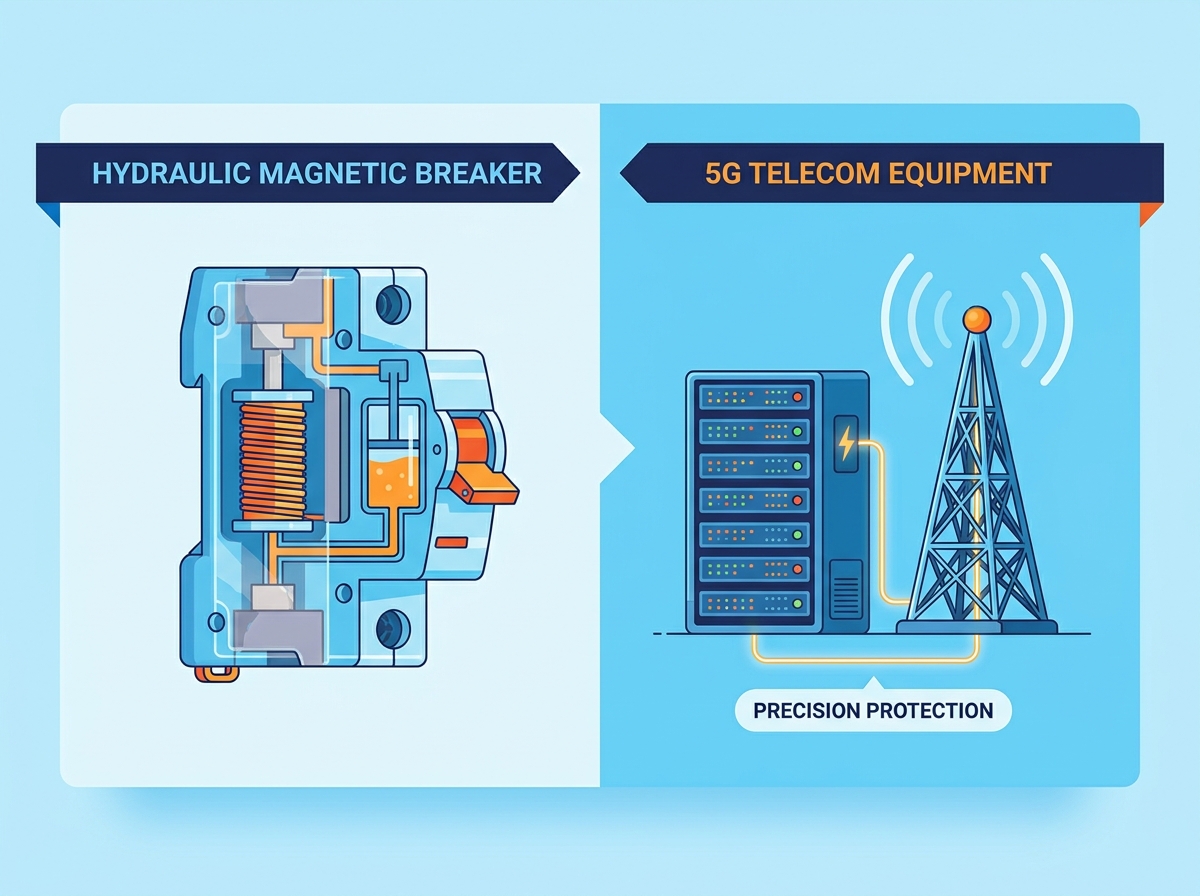

內部設計的特點是電磁線圈纏繞在空心管上，空心管包含彈簧鐵芯和特殊的矽油。這種充滿液體的管子稱為緩衝器。當正常電流流動時，磁場不足以移動磁芯。過載期間，磁場增強。它將鐵芯拉過流體。磁場強度僅由電流決定。這使得環境溫度與跳變點完全無關。一旦鐵芯到達極片，磁路就會閉合，斷路器立即跳閘。
這些元件在高密度直流電源系統中提供卓越的精度。液壓 電磁斷路器電信 應用非常適合標準 -48VDC 電信發電廠、整流器和電池備援系統。它們經過精心設計，可有效處理直流滅弧。這是一項關鍵要求，因為直流電弧不會像交流電弧那樣在過零點自然地自熄滅。特殊的滅弧室和磁吹裝置可將電弧引離觸點，從而迅速將其熄滅。
現代 5G 站越來越多地使用 LiFePO4 電池備用系統。這些化學物質可提供極高的短路電流。液壓電磁斷路器透過高分斷能力額定值來管理這些情況。他們安全地清除了巨大的斷層，沒有災難性的故障。由於沒有雙金屬片進行冷卻，這些斷路器可以在故障清除後立即重設。這種立即重置功能顯著縮短了關鍵網路中斷期間的平均恢復時間。
將特定斷路器規格與電信網路可靠性結果相匹配可確保最佳的系統效能。主要考慮因素是為電信負載選擇合適的跳脫曲線。液壓電磁破碎機的時間延遲由緩衝器內矽油的黏度決定。較稠的液體會減慢鐵芯的速度，從而產生更長的延遲。較稀的液體可以實現更快的行程。
分析負載曲線： 確定所連接無線電設備的準確穩態電流和峰值突波電流。
選擇跳脫曲線： 使流體黏度與負載相符。短延遲適用於敏感的基帶單元。中延遲和長延遲可處理整流器的大量浪湧。
驗證電壓額定值： 確保斷路器明確額定為電池組的最大直流電壓，對於額定 48V 系統通常為 60VDC 或 80VDC。
確定外形尺寸： 為熱插拔 PDU 選擇子彈頭端子，或為永久母線安裝選擇螺柱安裝座。
指定遙測需求： 新增輔助聯絡人以進行遠端 NOC 監控。
工程師必須根據所連接的設備評估短、中、長延遲曲線。短延遲適用於突波最小的敏感電子設備。嚴格要求中長延遲曲線，以應對 5G 無線電頭端、開關模式電源和電信整流器的大量突波電流。選擇太快的曲線將導致在正常設備啟動過程中誤跳脫。這就違背了升級保護裝置的目的。
物理限制決定了外形尺寸和機架密度的選擇。標準電信外形尺寸範圍從 1 極到多極配置。連接通常利用子彈頭端子進行熱插拔 PDU 設計。其他則需要插入式或螺柱安裝變體。這些緊湊的設計對於安裝薄型 1U 或 2U 機架式 PDU 且不犧牲端口密度至關重要。邊緣電腦櫃的空間始終非常寶貴。
對於現代網路營運中心來說，遠端遙測和狀態監控是不可協商的。斷路器必須整合輔助開關和警報觸點。當斷路器跳脫時，這些內部開關會改變狀態。他們向國家奧委會提供即時遙測數據。這使得操作員能夠立即區分電網電源故障和局部過流故障。它甚至在技術人員離開維修站之前就簡化了故障排除過程。
符合權威標準可保證安全性和互通性。在電信配電拓撲中區分 UL 489 和 UL 1077 至關重要。 UL 489 斷路器可作為初級過流保護裝置。 UL 1077 設備需要上游保護。強制性國際認證包括 IEC/EN 60947-2、CCC 和 NEBS 合規性。 NEBS 3 級對於部署在中央辦公室環境的設備至關重要。
平衡初始組件規格與長期運作可靠性需要對網路維護有廣泛的了解。液壓電磁斷路器具有與標準熱斷路器不同的工程要求。其價值來自於防止遠端維護派遣。一次阻止卡車滾到山頂蜂窩基地台證明了整個 PDU 的高級磁性保護規範的合理性。
設備的使用壽命與精確的過流保護直接相關。當敏感的 5G 無線電和基頻設備暴露在持續的低電平過流中時，其性能會下降，而熱斷路器在寒冷天氣下可能會忽略這些過流。液壓電磁斷路器全年保持準確的跳脫閾值。它們會在指定時間準確切斷電源，從而保護高價值電信資產的內部電路。
平均恢復時間顯著縮短。當故障發生並被清除後，技術人員可以立即重置斷路器。雙金屬片無需等待冷卻。在緊急恢復場景中，每一分鐘的停機都會影響服務等級協定。立即重置功能簡化了現場工作人員的復原工作流程。
庫存管理也受益於這項技術。由於液壓電磁斷路器不需要溫度降額計算，因此工程師可以對更少的零件編號進行標準化。 20A 斷路器在阿拉斯加和亞利桑那州用作 20A 斷路器。這降低了區域維修站備件庫存的複雜性。
採用這項技術需要應對特定的物理和工程挑戰。最關鍵的因素是方向敏感度。內部鐵芯克服重力在矽油中移動。倒置或以大角度安裝斷路器會改變鐵芯上的重力。這直接改變了跳脫特性和延遲。
實施風險 | 工程緩解策略 |
|---|---|
方向靈敏度 | 採購時指定安裝平面；使面板設計與重力需求保持一致。 |
磁串擾 | 應用物理間距；使用整合磁屏蔽；施加輕微的降額裕度。 |
振動和衝擊 | 選擇 MIL-SPEC 或具有增強阻尼功能的高振動等級裝置。 |
改造間隙 | 驗證母線對齊並測量更深磁性外殼的深度間隙。 |
為了降低定向風險，工程師必須在採購階段指定準確的安裝平面。面板設計必須嚴格滿足製造商的方向要求。未能正確對齊斷路器將損害其設計提供的精確過流保護。請務必查閱製造商的資料表以了解可接受的安裝角度。
磁串擾為高密度安裝帶來了另一個挑戰。當多個磁性斷路器在 1U/2U PDU 中彼此緊密相鄰時，它們的磁場會相互作用。這種交互作用可以稍微降低相鄰單元的跳脫閾值。這會導致它們在重負載下過早跳脫。緩解策略包括在斷路器之間應用適當的物理間距。工程師可以指定採用整合式磁屏蔽製造的斷路器。
遠程環境中的振動和衝擊會影響性能。高振動環境（例如安裝在鐵路、重工業區或易風塔附近的外殼）會攪動內部機構和流體。選擇具有特定 MIL-SPEC 或高振動等級的斷路器。這些堅固耐用的裝置具有加固的內部彈簧和阻尼機制，專為惡劣的電信外殼而設計。
與現有 PDU 的整合需要仔細規劃。用新的液壓磁性單元改造舊的電信機櫃涉及驗證端子相容性和母線對齊。必須準確測量物理間隙。液壓磁性裝置有時比它們所取代的傳統熱斷路器具有更深的外殼輪廓。確保安裝後櫃門能夠完全關閉。
液壓電磁斷路器已成為現代電信基礎設施、5G基地台、寬頻網路和邊緣運算設施的首選電路保護解決方案。它們的不受溫度影響的跳閘效能、卓越的直流保護能力和長期可靠性可幫助網路營運商減少誤跳閘，提高系統可用性，並在嚴苛的環境中保持連續運作。
為了確保為您的電信電源系統提供最佳保護，請考慮以下建議：
為您的應用選擇具有適當脫扣曲線、直流電壓額定值和中斷能力的液壓電磁斷路器。
驗證是否符合 NEBS、UL、IEC 和其他業界標準，以確保營運商級可靠性。
安裝前檢查安裝方向、面板佈局和環境條件，以最大限度地提高斷路器性能。
在大規模部署之前透過環境測試和實際應用驗證來驗證斷路器的效能。
憑藉著多年在電路保護技術和配電解決方案方面的經驗， CHINEHOW 已成為全球客戶值得信賴的液壓電磁斷路器、熱斷路器、搖臂開關和定制電氣保護產品的製造商。憑藉先進的研發、精密製造、全面的品質管理和嚴格的國際認證標準，CHINEHOW 提供高度可靠的產品，服務於電信、工業自動化、再生能源、交通、船舶和關鍵電力應用。
從用於電信級電信系統的 液壓電磁斷路器 到用於嚴格工業環境的客製化電路保護解決方案，CHINEHOW提供專業的工程支援、應用諮詢、產品客製化和可靠的全球技術服務。透過將創新技術與廣泛的行業專業知識相結合，CHINEHOW 幫助客戶提高電氣安全性、增強設備可靠性並建立彈性配電系統，以實現長期營運成功。
答：熱斷路器是基於流過雙金屬片的電流所產生的熱量而跳脫。它們對環境溫度高度敏感。液壓電磁斷路器使用充滿液體的緩衝器和電磁線圈。它們純粹是基於電流感應磁通量而跳閘。這使得它們完全不受電信機櫃中環境溫度波動的影響。
答：不，它們不會降額。它們的跳脫機製完全依賴磁力而不是熱量累積。即使在極熱條件下，它們也能保持 100% 的額定電流。這可以防止夏季室外 5G 基地台中熱斷路器常見的跳脫問題。
答：它們的設計旨在應對直流電源的特定挑戰，包括有效的直流電弧抑制。它們提供高精度的跳變點，保護敏感的電信電子設備。它們的溫度穩定性可確保在通常部署 48VDC 系統的無條件環境中可靠運作。
答：UL 489 斷路器經過分支電路保護認證，可作為電路中的獨立主保護設備。 UL 1077 斷路器被認為是補充保護器。它們提供有針對性的設備保護，但法律上要求在電源路徑上游使用 UL 489 設備來處理災難性短路。
答：不會。內部鐵芯克服重力在流體中移動。以不正確的角度安裝斷路器會改變鐵芯上的重力。這會改變行程時間和特性。它們必須按照製造商校準的特定方向安裝。
答：當緊密安裝在一起時，相鄰斷路器的磁場會相互作用。這種串擾會人為降低相鄰斷路器的跳脫閾值，導致過早跳脫。透過使用物理間距、整合磁屏蔽或在面板設計期間應用輕微的降額裕度來防止這種情況發生。
