當您選擇微型斷路器時，您需要同時考慮多個因素：額定電流、極數、分斷能力和跳脫曲線。如果出現錯誤，電氣系統就會出現令人討厭的跳閘，導致代價高昂的停機。
這就是為什麼在本文中，我們將引導您透過考慮電流、極數和分斷能力來選擇微型斷路器。這將有助於您確保更可靠的保護以及更安全、更穩定的電氣運作。
微型斷路器 (MCB) 是一種自動開關裝置，可確保防止過載和短路。
通常，電流會自由流過 MCB。當電流超過額定值時，MCB 內的雙金屬片會發熱、彎曲並啟動閂鎖以斷開電路。這個過程稱為熱跳閘，它可以解決過載問題。
當發生短路時，電磁閥會偵測到巨大且快速的電流，該電流會在幾毫秒內立即使 MCB 跳閘。一旦問題解決，MCB 就會重置。
額定電流（In）是斷路器在正常運作期間預計能夠承載而不脫扣的最大電流。這是你計算中首先需要驗證的事情，也是最容易被誤算的事情，因為錯誤不會出現在數學上，而是出現在對概念的理解上。
請記住，您不是根據負載確定尺寸，而是根據電纜確定尺寸。斷路器應在電纜過載之前跳閘；因此，額定電流應等於或小於電纜的載流量，但能夠清除負載。
計算評級時，請應用以下原則：
計算實際負載電流： 不要只依賴銘牌額定值，因為多樣性和需求因素會改變電路的實際消耗
將額定值與導體尺寸相符： 額定值高於電纜可承載的斷路器違背了安裝斷路器的目的
留出餘裕： 在計算出的最大值處正確決定尺寸會導致負載波動時跳脫的麻煩
考慮環境溫度： 您會發現 MCB 通常在 30°C 下校準，並且您應該在較熱的面板或外殼中應用降額
極數決定斷路器一次切換/保護的帶電導體的數量。如果這是不正確的，則帶電導體將保持不受保護，或在電路不需要時指定太多斷路器。
單極（1P）： 用於傳輸帶電的單根導線，這是住宅和輕型商業設施中單相燈插座電路的常用規格。
雙極（2P 或 1P+N）： 用於在分相佈置中切換火線和中性線或兩根線導體。當某些電器電路中或某些代碼要求的情況下需要隔離中性線時，就會指定這一點。
三極 (3P)： 無需切換中性線即可保護三相電路。這是三相馬達和其他三相裝置的正常規格。
四極（4P 或 3P+N）： 這也適用於具有中性開關的三相電路。這是當需要斷開所有帶電導體時的規範，例如在發電機轉換應用或某些資料中心饋電中。
將極數與需要保護的載流導體的數量相匹配，而不是與導管中的電線數量相匹配。接地導體永遠不會計入極選擇。

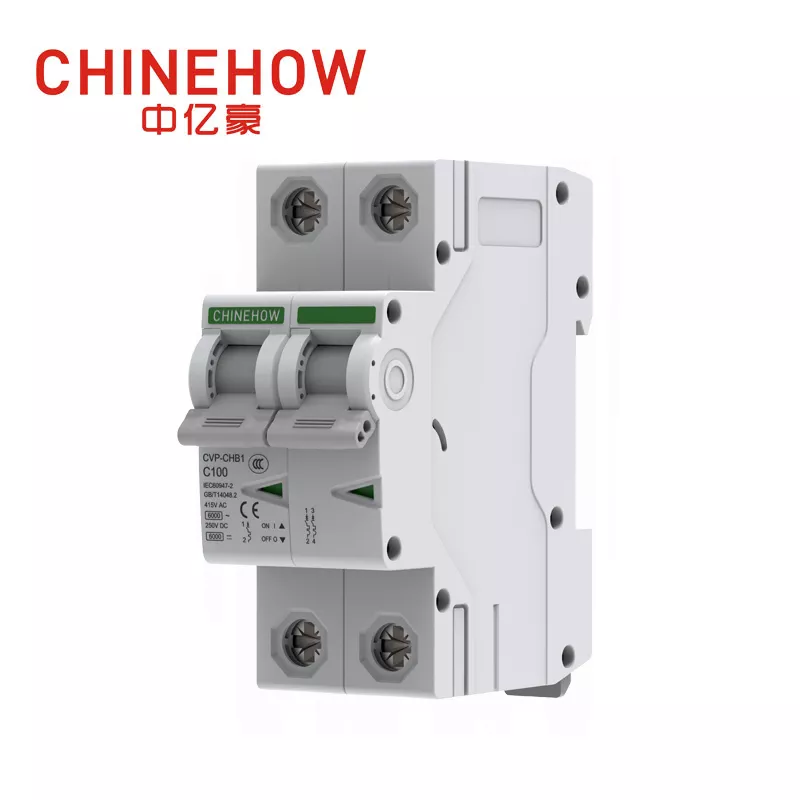

CHINEHOW 的 CVP-CHB1 IEC 系列 提供 1P 至 4P 配置，因此無論您指定單一照明電路或完整的三相配電板，您都可以購買一致的產品線。
這是您最有可能錯過的規範，如果錯過，將會給您帶來嚴重的麻煩。分斷能力，以 kA 為單位，如 Icn 或 Icu，是斷路器在不自毀的情況下可以中斷的最大故障電流。
請清楚地記住這一點，因為額定電流和分斷能力是兩個不同的概念，兩者都不具有暗示性。額定分斷能力為 6kA 的 32A 斷路器和額定分斷能力為 10kA 的 32A 斷路器在正常條件下的運作情況完全相同。在短路情況下，當該位置的預期故障電流可能超過斷路器的任一分斷能力時，這種差異就會凸顯出來。
您應該怎麼做才能做出正確的計算？首先，您應該計算斷路器位置的預期故障電流。此電流取決於變壓器的容量、電纜的長度和阻抗以及從電源到斷路器位置的距離。因此斷路器離變壓器越近，應承受的故障電流就越大。
無一例外地應用此規則：分斷能力必須等於或大於系統中該點計算的預期故障電流。不接近它。等於或大於。
斷路器分斷能力過小的問題是顯而易見的。如果發生短路，額定值過低的斷路器可能無法正確中斷故障；觸點可能會焊接，外殼會破裂，並且需要以某種方式消散故障能量。此特定問題是此列表中的所有其他規範試圖防止的問題，因此請確保您進行此驗證而不是假設它。
電流額定值告訴您斷路器承載了多少電流。分斷能力告訴您它可以生存什麼。跳閘曲線告訴您它的反應速度有多快，您需要正確對待這一點以避免誤跳閘和延遲保護。
B 曲線： 您會注意到在 3 至 5 倍額定電流時跳脫。它適合具有低浪湧電流的電阻負載，包括一般照明、暖氣和標準住宅插頭。
C 曲線： 您會注意到在 5 至 10 倍額定電流時會發生跳脫。它是混合商業和輕工業負載的預設選擇，以防存在一些感性負載但沒有高浪湧電流。
D 曲線： 您會注意到此跳脫電流為額定電流的 10 至 20 倍。這種特殊選擇是為馬達、變壓器和其他啟動期間具有高突波電流的設備保留的。在馬達電路上使用 A、B 或 C 曲線，每次馬達啟動時都會跳脫。
如果選擇錯誤的曲線，則會出現兩種故障模式之一。要么斷路器在每次設備啟動時跳閘，這會訓練操作員重置斷路器並忽略它給他們的警告，要么斷路器對真正的故障反應太慢，因為您將其設置為容忍從未發生的啟動浪湧。
當您將電流、極數、分斷能力和跳脫曲線結合時，規格看起來會有所不同，具體取決於電路所連接的內容。
照明和插座電路： 在大多數情況下，您將使用 1P 斷路器，其 B 或 C 曲線取決於電纜的載流量，但幾乎在所有情況下都具有 6kA 分斷能力。
馬達和突波重負載： 具有高突波電流的馬達和電路：您肯定會使用 D 曲線斷路器，其尺寸應使長延遲等於馬達額定電流，瞬時值遠高於預期啟動電流。
敏感電子設備和 IT/資料設備： 在某些情況下，您需要更好的過流保護以及與上游設備更協調的操作，因為此類負載的誤跳閘會導致比照明電路更高的成本。
太陽能光電和電池儲存電路： 這一類值得特別考慮。這些電路通常具有不同的故障行為，並且需要在選擇斷路器時進行具體考慮，而不是選擇用於系統中其他電路的相同設備。
一旦確定了電流、極數、分斷能力和曲線，一些次要因素仍然會影響您最終指定的斷路器。
環境溫度和降額： 除了您之前在資料表中看到的描述之外，您還應該考慮其他一些因素。斷路器在攝氏 30 度時的額定值意味著在溫暖的外殼中其跳脫電流會較低。這就是為什麼有降額表。忽略它們，你就會開始注意到突然出現的旅行。
面板空間和 DIN 導軌寬度： 這不僅是一個物理問題，也是一個工程問題。標準 DIN 導軌寬度相對通用，但極數肯定會影響斷路器在導軌上佔據的空間大小，當您在已建造的外殼中安裝斷路器時，這會成為一個問題。
機械和電氣耐久性： 機械和電氣循環額定值在斷路器需要經常開關而不是多年未接觸的情況下非常重要。
配件和附加組件： 輔助接點、分勵脫扣器和 RCBO 補充了標準 MCB 功能。請務必事先檢查您要使用的斷路器系列是否具有所需的配件。
您將在現場故障和回調報告中重複看到一些模式：
根據設備銘牌而不是電路和電纜調整尺寸： 斷路器保護電纜，而不是連接到電纜的設備
跳過預期故障電流計算： 認為通常的分斷能力就足夠了，而沒有實際確認導致安裝低估的斷路器。
假設所有品牌的 C 曲線斷路器的行為相同： 跳脫曲線公差各不相同，並且不能僅僅因為標籤上寫著 C 曲線就保證批次一致性
將認證視為一種形式： 一種較便宜的進口產品，看起來與經過認證的產品無異，但未按照 IEC/UL 標準進行測試，在故障條件下仍能表現出不同的性能
選擇正確的微型斷路器絕非猜測，也不應被視為猜測。這個過程是技術性的，它對安全性、設備壽命及其可靠性產生實際影響。根據負載類型選擇正確的跳脫曲線，確保額定電流符合要求，根據可用故障電流檢查分斷能力，並選擇正確的極數。
如果沒有正確選擇微型斷路器，就會使人員、財產和設備面臨風險。做得好意味著系統可以可靠運作數十年。如需正品 MCB 和全系列配電板產品，請造訪 Chinehow 探索我們的客製化電氣解決方案。
微型斷路器（MCB）的額定電流是其能夠連續承載而不跳閘的最大正常電流，而分斷能力是其能夠安全停止而不會爆炸或遭受永久性損壞的最大短路故障電流。
標準三相三線電路需要 3 極，如果您的系統包括需要開關或過電流保護的中性線，則需要 4 極。
住宅斷路器的標準分斷能力通常為 6kA 至 10kA，而工業安裝則需要更高的能力，範圍為 25kA 至 150kA（輕工業/商業從 10kA 開始）。
是的，您可以將 C 曲線 MCB 用於中小型馬達電路，例如水泵、空調和風扇，因為它會在 5 到 10 倍額定電流下跳閘，以承受啟動浪湧。
如果微型斷路器的分斷能力太低，斷路器就無法安全地阻止大短路電流。
不，更高的額定電流並不總是更安全，特別是在電路保護設備和接線方面。它可能導致電線過熱、設備損壞和嚴重的電擊。
如果您的電路缺乏上游漏電保護，您可能需要 RCBO，因為標準 MCB 只能防止過載和短路。
