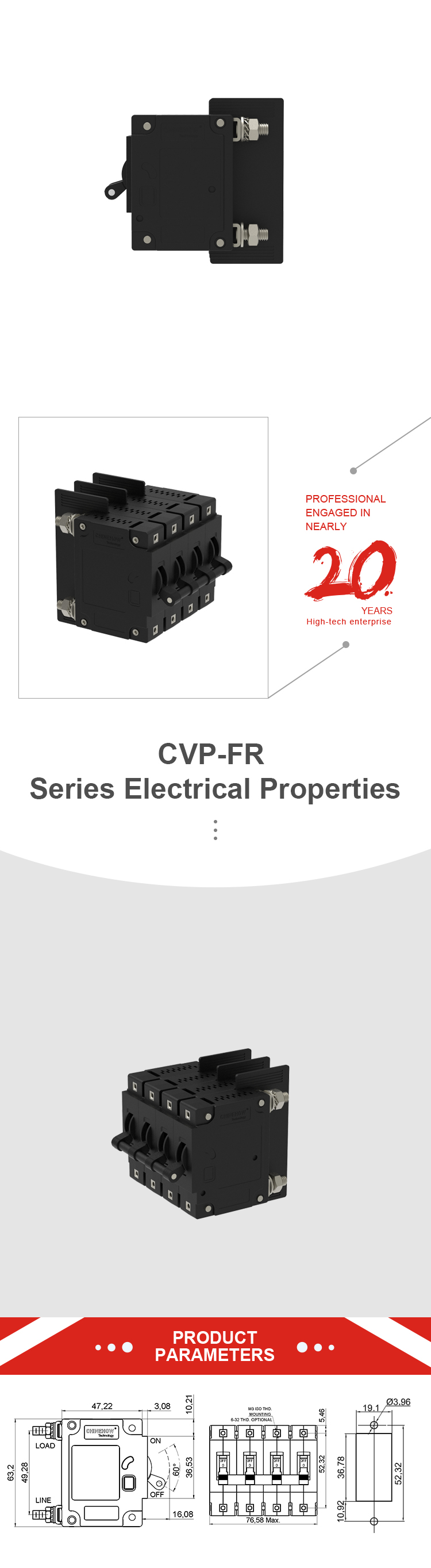

CVP-FR 液壓電磁斷路器長手柄執行器每極帶 M6 螺栓和端子隔板 4P

極數 1、2、3、4極(可選)

當前的
評級

AC 0.1-125A(1極),0.5-100A(2,3&4極)
DC 0.1-100A(1,2,3&4極),175A,250A



最大限度
電壓

250V 交流電,277/480V 交流電,50/60Hz,
240V AC,50/60Hz(UL489);80V DC

電壓線圈 6V直流,12V直流;120V交流

輔助開關
評分

SPDT;7A,250V AC,7A(Res),28V DC,4A(Ind)0.25A-28V DC,0.1A-125V AC
絕緣電阻 500V DC時≥100MΩ
介電強度 1500V,50/60Hz 電氣 50/60Hz 端子之間

反抗/
阻抗

ON狀態下線路與負載端之間的值
耐力 在額定電流和電壓下,機械壽命為 10k 次(每分鐘操作 6 次),電氣壽命為 6k 次
無旅行 過載時即使手柄強行保持在ON位置,斷路器也會內部跳閘
行程指示 過載時手柄處於關閉位置。對於中途,過載時手柄處於中間位置
所有曲線 所示曲線數據表示斷路器在 77°F (25°C) 環境溫度下的響應,無預加載。斷路器安裝在標準的壁掛位置。在 50 安培和更小的額定電流下,最小浪湧脈衝容限處理能力是標準延遲額定電流的 12 倍和高浪湧延遲額定電流的 25 倍。這些值基於 60Hz 1/2 週期、8.33 毫秒脈衝。高浪湧延遲應適用於具有短持續時間的高初始浪湧電流的應用,例如開關電源、高容性負載和變壓器負載。
溫度操作 -40℃至+85℃
推薦扭矩 #6-32 或 M3 安裝嵌件 0.8-1.0 Nm;#8-32 或 M4 螺絲端子 1.4-1.7 Nm;#10-32 或 M5 螺絲端子 1.7-2.3 Nm;#1/4-20 或 M6 螺絲端子 3.4-4.0 Nm
最大極數 4極
安裝類型 M3螺絲,6-32螺絲(可選)
終端機 M5螺柱,M6螺柱,推入式,螺絲,雙(QC),夾端子(可選)
執行器 長柄,角搖桿,平搖桿,平搖桿(帶鎖)(可選)
外殼顏色 黑色的
標準 EN60934,UL1077,GB17701,UL489A
